Introduction

Suivez les instructions ci-dessous pour installer les modules adaptateur suivants dans une station RIO Modicon X80 :

  • BMECRA31210

  • BMXCRA31210

  • BMXCRA31200

  • 140CRA31908

Ordre d'installation des modules

Installez les modules dans le rack sélectionné dans Control Expert dans l'ordre suivant :

  1. Installez le module adaptateur

  2. Installez une alimentation

  3. Installez les modules d'E/S

Consignes de mise à la terre

NOTE : reportez-vous aux informations sur la protection de terre fournies dans le document Electrical installation guide.

Remarque concernant l'utilisation d'un câble blindé avec pièce en métal accessible

Respectez toutes les normes et consignes de sécurité locales et nationales.

Installation de l'adaptateur

Control Expert installe automatiquement un module adaptateur à l'emplacement 0 dans une station RIO.

Sélection d'une alimentation

La consommation électrique est de 1,2 A sur une barre d'alimentation de 5 V CC de l'embase (6 W). Le module adaptateur prend en charge les modules sur 1 ou 2 racks. (La consommation n'est pas liée au nombre de modules installés sur le rack.)

Dans les stations RIO Ethernet Modicon X80, insérez l'alimentation uniquement dans l'emplacement à double largeur situé à gauche de l'emplacement 0 portant la mention CPS.

Sélectionnez une alimentation appropriée aux besoins de votre système. Ces alimentations (et leurs versions renforcées) sont prises en charge :

Type d'alimentation

Module Modicon X80

autonome

  • BMXCPS2010

  • BMXCPS3020

  • BMXCPS2000

  • BMXCPS3500

  • BMXCPS3540

redondante

  • BMXCPS4002

Remarque : vous pouvez installer les modules BMXCPS4002 uniquement sur ces racks à deux bus (Ethernet et X bus) :

  • BMEXBP0602

  • BMEXBP1002

Sélection des modules d'E/S

Utilisez le catalogue de matériel Control Expert pour sélectionner les modules d'E/S requis dans le rack principal de votre application et, si disponible, le rack d'extension distant.

Montage d'un module

Suivez la procédure ci-dessous pour installer les modules adaptateur et d'E/S dans un rack :

Etape

Action

1

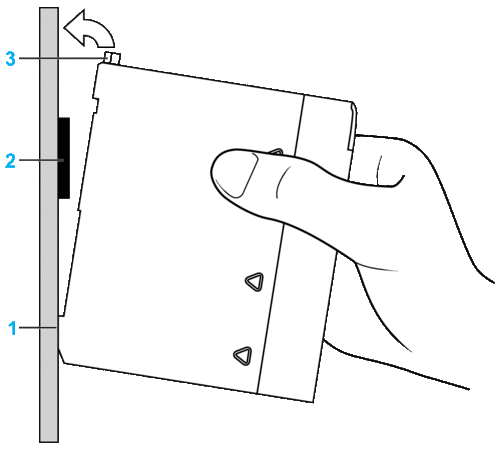

Tenez le module incliné, montez-le sur les deux crochets situés dans la partie inférieure de l'embase. La figure ci-après indique comment tenir le module :

2

Faites basculer le module vers le haut afin d'insérer son connecteur dans le connecteur de l'embase.

3

Serrez la vis de fixation pour assurer le maintien en position du module sur le rack.

Couple de serrage : 0,4 à 1,5 N•m (0,30 à 1,10 lbf-ft).

Remplacement d'un module

A tout moment, vous pouvez remplacer un module Modicon X80 par un autre module muni d'un micrologiciel compatible. Le module de remplacement obtient ses paramètres de fonctionnement via la connexion entre l'embase et la CPU. Le transfert vers l'équipement est immédiatement effectué au cycle suivant.

NOTE : les paramètres de fonctionnement envoyés par la CPU à un module de remplacement ne comportent aucune des valeurs de paramètre qui ont été modifiées dans le module d'origine à l'aide de commandes SET de messagerie explicite.

Résultat de l'installation

L'application de l'alimentation au rack local principal après l'installation du module adaptateur peut entraîner l'une des conséquences suivantes :

  • Installation réussie :

    • L'initialisation est terminée.

    • Les interconnexions aux autres modules sont validées (module adaptateur de station uniquement).

  • Echec de l'installation :

    • L'installation n'est pas terminée.

    • Les interconnexions aux autres modules ne sont pas validées (modules adaptateur de la station uniquement).

L'état de l'installation est indiqué par le voyant situé sur l'adaptateur.
