Introduction

Une station RIO comprend un ou deux racks de modules d'E/S Modicon X80 et/ou de modules PME SWT 0100 tiers. Une station RIO est connectée à la boucle de chaînage à laquelle appartient le réseau RIO Ethernet. Chaque station distante contient un module adaptateur BM•CRA312•0. Chaque rack d'une station distante a son propre module d'alimentation.

Les modules adaptateur distants sont disponibles sous forme de communicateurs Ethernet BME et X Bus BMX. Pour utiliser des modules d'E/S X80 qui requièrent Ethernet, choisissez un module adaptateur de type BME. Si votre E/S X80 utilise uniquement X Bus pour la communication de l'embase, vous pouvez utiliser un module de type BMX.

Les modules adaptateur sont les suivants :

Adaptateur

Description

Adaptateur d'E/S Ethernet X80 standard

Le BMXCRA31200 est un module adaptateur de base qui prend en charge les communications X Bus via l'embase distante, mais pas Ethernet.

Il ne prend pas en charge :

  • un rack d'extension,

  • les modules d'E/S Ethernet ou spécifiques,

  • l'horodatage natif,

  • le port de service,

  • les E/S à résoudre plusieurs fois par analyse logique dans la station distante. Il ne gère que les tâches MAST. Votre application ne peut pas attribuer des tâches FAST et AUX dans ce module.

Adaptateur d'E/S Ethernet X80 performances

Le module adaptateur BMXCRA31210 prend en charge les communications X Bus via l'embase distante, mais pas Ethernet.

Il prend en charge :

  • un rack d'extension,

  • les modules spécifiques,

  • l'horodatage natif,

  • le port de service,

  • la personnalisation des tâches MAST, FAST et AUX0/AUX1 du service de scrutation d'E/S Ethernet.

Adaptateur d'E/S Ethernet eX80 performances

L'adaptateur BMECRA31210 prend en charge les communications Ethernet et X Bus via l'embase distante. Cet adaptateur doit être installé dans une embase Ethernet.

Il prend en charge :

  • les fonctionnalités d'un adaptateur BMXCRA31210,

  • les modules d'E/S Ethernet sur les emplacements de racks connectés à l'embase Ethernet dans la station distante, tels que les modules analogiques HART BMEAHI0812 et BMEAHO0412, et le module de pesage PME SWT 0100.
NOTE : Vous pouvez également utiliser ces modules adaptateurs EIO BMECRA312•0 eX80 dans un système Quantum EIO incluant une CPU haut de gamme (140CPU6••••) configurée sur le rack local.

Configuration maximale des stations RIO

Le nombre maximal de voies dans une station d'E/S distantes (RIO) dépend du module adaptateur d'E/S Ethernet (EIO) eX80 :

Adaptateur d'E/S Ethernet (EIO)

Nombre maximum de voies

TOR

Analogiques

Expert

Bus capteur

BMXCRA31200

128

16

–

–

BMXCRA31210

1 024

256

36

2

BMECRA31210

1 024

256

36

2
NOTE : Le nombre de voies disponibles peut ne pas correspondre aux valeurs maximales indiquées, lesquelles dépendent de la référence de la CPU et des autres modules présents dans la même station. Consultez la description des Modules d’E/S Modicon X80.

Pour configurer des stations RIO Quantum, reportez-vous au document Quantum EIO - Guide d'installation et de configuration.

Fonctionnalités

Les adaptateurs échangent des données via un service de scrutation d'E/S Ethernet, qui se trouve sur la CPU du rack local principal de votre système PAC :

  • Les données d'entrée issues de la station RIO sont collectées et publiées sur le scrutateur d'E/S.

  • Les modules de sortie sont mis à jour avec les données reçues du scrutateur d'E/S.

  • Le protocole utilisé pour les échanges est EtherNet/IP.

  • Les échanges sont déterministes, ce qui signifie que la logique RIO est régulièrement scrutée selon un planning établi.

NOTE : Consultez le manuel de référence du matériel de votre système pour sélectionner une CPU qui prend en charge le service de scrutation d'E/S Ethernet.

Caractéristiques externes

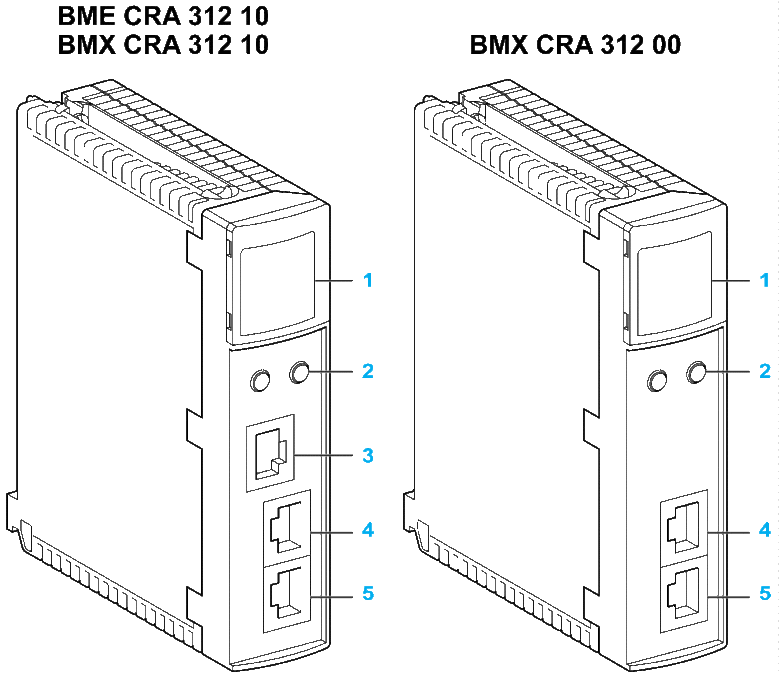

Ces modules adaptateur ont les mêmes dimensions et contraintes d'installation que les autres modules de la gamme de produits Modicon X80 :

1 Affichage des voyants

2 Commutateurs rotatifs

3 Port SERVICE (ETH 1)

4 Port DEVICE NETWORK (ETH 2)

5 Port DEVICE NETWORK (ETH 3)

NOTE : Consultez la section des voyants.

Les ports Ethernet sont indiqués sur l'avant des modules.

REMARQUE : insérez des protections contre la poussière dans les ports Ethernet non utilisés des modules adaptateurs :

Versions renforcées

Les équipements BMECRA31210C et BMXCRA31210C (renforcés) sont respectivement des versions renforcées des équipements BMECRA31210 et BMXCRA31210 (standard). Ils peuvent être utilisés à des températures standard et dans des environnements chimiques difficiles.

Pour plus d'informations, reportez-vous au chapitre Installation dans des environnements plus rudes.

Conditions de fonctionnement en altitude

Les caractéristiques s'appliquent aux modules adaptateurs eX80 EIO BM•CRA312•0(C) utilisés à des altitudes pouvant aller jusqu'à 2 000 m (6 560 pieds). Lorsque les modules fonctionnent à plus de 2 000 m (6 560 pieds), une réduction des caractéristiques s'applique.

Pour plus d'informations, reportez-vous au chapitre Conditions de stockage et de fonctionnement..
