Dans une configuration de redondance d'UC M580, certaines topologies peuvent créer de façon intempestive une boucle qui interfère avec la communication réseau. Ces topologies sont essentiellement liées à la gestion des réseaux à plat, c'est-à-dire les topologies dans lesquelles le réseau de contrôle, le réseau d'E/S distantes et/ou le réseau d'équipements appartiennent au même sous-réseau.
Pour éviter la création intempestive d'une boucle causée par la connexion au port de service, utilisez la fonction de blocage automatique de port de service sur l'UC
avec micrologiciel version 2.7 (ou ultérieure) ou un module BMENOC0301.4 (ou ultérieur).
Aucune condition de boucle ne peut exister sur la connexion de l'embase Ethernet en connectant un ou plusieurs modules BMENOC0301.4 (ou ultérieur) sur l'embase Ethernet d'une configuration de redondance d'UC M580. Un module BMENOC0301.4 (ou ultérieur) bloque automatiquement son port de fond de panier sur le rack local redondant.

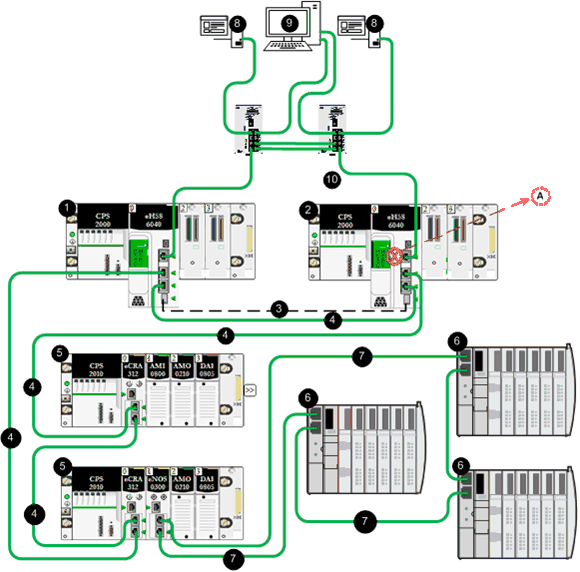

La topologie suivante est un système de redondance d'UC M580 avec un anneau principal RIO Ethernet, un équipement distribué, un module BMENOS0300 sur une station RIO, et une connexion SCADA.
A
Dans cette topologie, où SCADA est connecté au système de redondance d'UC via le port de service de l'UC principale et le port de service de l'UC redondante, veillez à cocher l'option Automatic blocking of service port on Standby CPU dans l'onglet de configuration Port de service pour éviter les pertes de communication réseau (via les câbles 4 et 10).
câble vert
réseau RIO, réseau d'équipements et réseau de contrôle sur le même sous-réseau
1
Rack local primaire avec UC primaire
2
Rack local redondant avec UC redondante
3
Liaison de communication redondante
4
Anneau principal d'E/S distantes Ethernet
5
Station d'E/S distantes Ethernet (e)X80
6
Equipements distribués
7
Anneau DIO Ethernet
8
Serveur SCADA
9
Poste de travail d'ingénierie avec double connexion Ethernet
10
Réseau de la salle de contrôle

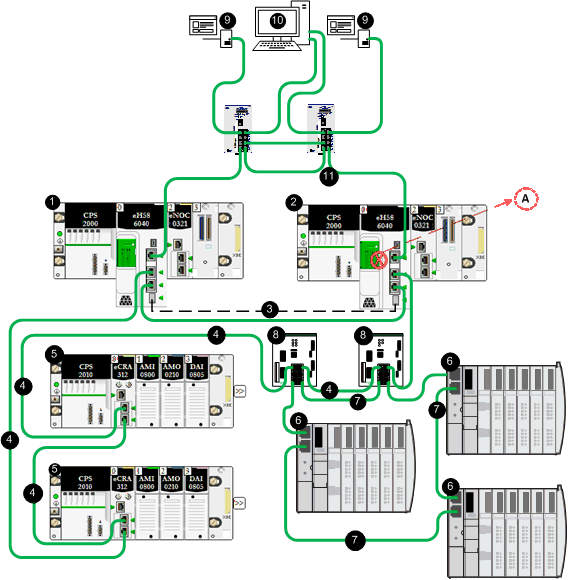

Cette topologie est un système de redondance d'UC M580 avec un anneau principal RIO Ethernet, un équipement distribué connecté à l'anneau principal RIO via deux commutateurs double anneau (), et une connexion SCADA.
A
Dans cette topologie, où SCADA est connecté au système de redondance d'UC via les ports de service de l'UC principale et l'UC redondante, veillez à cocher l'option Automatic blocking of service port on Standby CPU dans l'onglet de configuration Port de service pour éviter les pertes de communication réseau (via les câbles 4 et 11).
câble vert
réseau RIO, réseau d'équipements et réseau de contrôle sur le même sous-réseau
1
Rack local primaire avec UC primaire
2
Rack local redondant avec UC redondante
3
Liaison de communication redondante
4
Anneau principal d'E/S distantes Ethernet
5
Station d'E/S distantes Ethernet (e)X80
6
Equipements distribués
7
Anneau DIO Ethernet
8
Commutateur DRS
9
Serveur SCADA
10
Poste de travail d'ingénierie avec double Ethernet
11
Réseau de la salle de contrôle

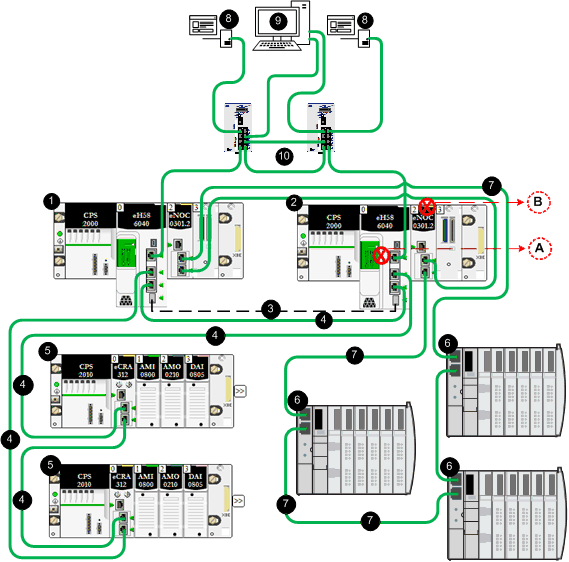

Cette topologie est un système de redondance d'UC M580 avec anneau principal RIO Ethernet, un réseau DIO scruté par le module BMENOC0301 qui communique avec le réseau de contrôle, et une connexion SCADA via les ports de service des UC principale et redondante.
A
Dans cette topologie, où SCADA est connecté au système de redondance d'UC via les ports de service des UC, veillez à cocher l'option Automatic blocking of service port on Standby CPU dans l'onglet de configuration Port de service pour éviter les pertes de communication réseau (via les câbles 4 et 10).
B
Dans cette topologie, où un réseau d'anneau DIO ou Cloud communique avec le réseau de contrôle via les modules BMENOC0301, le port d'embase Ethernet du NOC redondant est automatiquement désactivé pour éviter les pertes de communication réseau (via les câbles 4 et 7).
câble vert
réseau RIO, réseau d'équipements et réseau de contrôle sur le même sous-réseau
1
Rack local primaire avec UC primaire et module BMENOC0301
2
Rack local redondant avec UC redondante et module BMENOC0301
3
Liaison de communication redondante
4
Anneau principal d'E/S distantes Ethernet
5
Station d'E/S distantes Ethernet (e)X80
6
Equipements distribués
7
Anneau DIO Ethernet
8
Serveur SCADA
9
Poste de travail d'ingénierie avec double Ethernet
10
Réseau de la salle de contrôle
Cette topologie est un système de redondance d'UC M580 avec anneau principal RIO Ethernet, un réseau DIO scruté par le module BMENOC0301 sur le rack local qui communique avec le réseau de contrôle, et une connexion SCADA via les ports de service des modules BMENOC0301 principal et redondant.
A
Dans cette topologie, où SCADA est connecté au système de redondance d'UC via les ports de service des modules BMENOC0301, veillez à cocher l'option Automatic blocking of service port on Standby NOC dans l'onglet de configuration Port de service pour éviter les pertes de communication réseau (via les câbles 7 et 10).
B
Dans cette topologie, où un réseau d'anneau DIO ou Cloud communique avec le réseau de contrôle via les modules BMENOC0301, le port d'embase Ethernet du NOC redondant est automatiquement désactivé pour éviter les pertes de communication réseau (via les câbles 4 et 7).
câble vert
réseau RIO, réseau d'équipements et réseau de contrôle sur le même sous-réseau
1
Rack local primaire avec UC primaire et module BMENOC0301
2
Rack local redondant avec UC redondante et module BMENOC0301
3
Liaison de communication redondante
4
Anneau principal d'E/S distantes Ethernet
5
Station d'E/S distantes Ethernet (e)X80
6
Equipements distribués
7
Anneau DIO Ethernet
8
Serveur SCADA
9
Poste de travail d'ingénierie avec double Ethernet
10
Réseau de la salle de contrôle

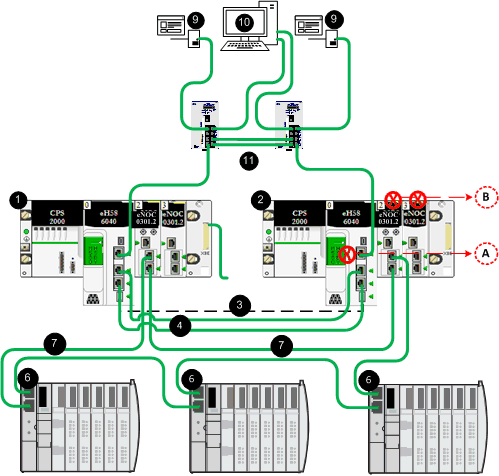

Cette topologie est un système de redondance d'UC M580 avec anneau principal RIO Ethernet, un réseau DIO scruté par deux modules BMENOC0301 sur le rack local qui communique avec le réseau de contrôle (l'un d'eux via l'embase Ethernet) et une connexion SCADA via les ports de service des UC principale et redondante.
A
Dans cette topologie, où SCADA est connecté au système de redondance d'UC via les ports de service des UC principale et redondante, veillez à cocher l'option Automatic blocking of service port on Standby CPU dans l'onglet de configuration Port de service pour éviter les pertes de communication réseau (via les câbles 4 et 11).
B
Dans cette topologie, où un réseau d'anneau DIO communique avec le réseau de contrôle via la CPU, les ports d'embase Ethernet des NOC redondants sont automatiquement désactivés pour éviter les pertes de communication réseau (via les câbles 4 et 7).
câble vert
réseau RIO, réseau d'équipements et réseau de contrôle sur le même sous-réseau
1
Rack local primaire avec UC primaire et module BMENOC0301
2
Rack local redondant avec UC redondante et module BMENOC0301
3
Liaison de communication redondante
4
Anneau principal d'E/S distantes Ethernet
6
Equipements distribués
7
Anneau DIO Ethernet
8
Serveur SCADA
9
Poste de travail d'ingénierie avec double Ethernet
10
Réseau de la salle de contrôle

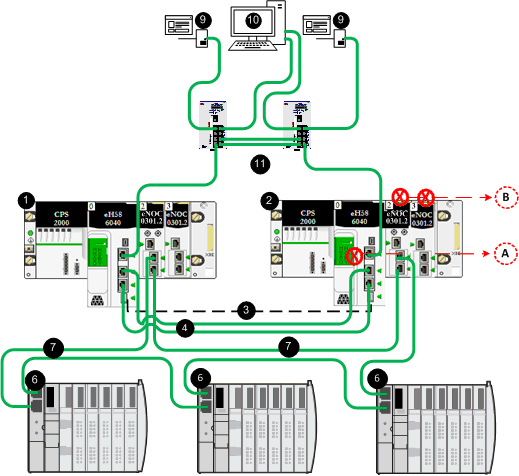

Cette topologie est un système de redondance d'UC M580 avec un réseau DIO scruté par deux modules BMENOC0301 sur le rack local qui communique avec le réseau de contrôle (l'un d'eux via l'embase Ethernet) et une connexion SCADA via les ports de service des UC principale et redondante.
A
Dans cette topologie, où SCADA est connecté au système de redondance d'UC via les ports de service des UC principale et redondante, veillez à cocher l'option Automatic blocking of service port on Standby CPU dans l'onglet de configuration Port de service pour éviter les pertes de communication réseau (via les câbles 4 et 11).
B
Dans cette topologie, où un réseau d'anneau DIO communique avec le réseau de contrôle via deux modules BMENOC0301 sur le rack local, les ports d'embase Ethernet des NOC redondants sont automatiquement désactivés pour éviter les pertes de communication réseau (via les câbles 4 et 7).
câble vert
réseau RIO, réseau d'équipements et réseau de contrôle sur le même sous-réseau
1
Rack local primaire avec UC primaire et module BMENOC0301
2
Rack local redondant avec UC redondante et module BMENOC0301
3
Liaison de communication redondante
4
Anneau principal d'E/S distantes Ethernet
6
Equipements distribués
7
Anneau DIO Ethernet
9
Serveur SCADA
10
Poste de travail d'ingénierie avec double Ethernet
11
Réseau de la salle de contrôle
