Exemples d'état d'un système de redondance d'UC
Traduction de la notice originale
A propos de nous
Introduction
Cette section présente des illustrations de différents états d'un système de redondance d'UC. Chaque exemple se concentre sur la condition des éléments suivants :
Dans chaque exemple, l'UC A correspond au module dont le sélecteur rotatif A/B/Effacer est sur la position A, et l'UC B, celui dont le sélecteur est sur la position B.
Chaque exemple suppose que les conditions requises pour le fonctionnement du système de redondance d'UC sont satisfaites. Par exemple :

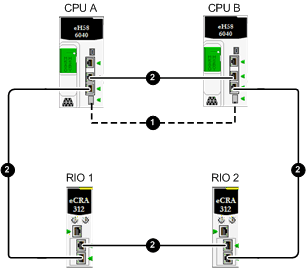

Ensemble des liaisons de communication correctes pour les deux UC
Dans cet exemple, toutes les connexions du système de redondance d'UC sont opérationnelles :
Liaison de communication
UC A
UC B
Liaison de redondance d'UC entre l'UC A et l'UC B
OK
OK
Liaison RIO Ethernet entre l'UC A et l'UC B
OK
OK
Connexions RIO Ethernet entre l'UC et un ou plusieurs modules adaptateurs EIO (e)X80
OK
OK
1
Liaison de redondance d'UC en fibre optique entre l'UC A et l'UC B
2
Anneau principal d'E/S distantes Ethernet
Dans cet exemple, les états de redondance suivants sont affectés à l'UC A et l'UC B :
Si cet état du système de redondance d'UC survient pendant :
L'UC A et l'UC B ont les rôles suivants :
Démarrage séquentiel de l'UC A et de l'UC B
  • La première UC qui démarre a l'état primaire.
  • La deuxième UC qui démarre a l'état redondant.
Démarrage simultané de l'UC A et de l'UC B
  • L'UC A a l'état primaire.
  • L'UC B a l'état redondant.
Exécution
  • L'UC primaire le reste.
  • L'UC redondante le reste.

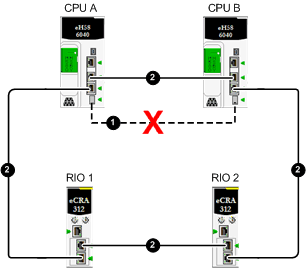

Liaison de redondance d'UC No OK pour les deux UC
Dans cet exemple, la liaison de redondance d'UC n'est opérationnelle ni de l'UC A vers l'UC B, ni de l'UC B vers l'UC A. Toutes les autres connexions du système de redondance d'UC sont fonctionnelles :
Liaison de communication
UC A
UC B
Liaison de redondance d'UC entre l'UC A et l'UC B
Non OK
Non OK
Liaison RIO Ethernet entre l'UC A et l'UC B
OK
OK
Connexions RIO Ethernet entre l'UC et un ou plusieurs modules adaptateurs EIO (e)X80
OK
OK
1
Liaison de redondance d'UC en fibre optique entre l'UC A et l'UC B
2
Anneau principal d'E/S distantes Ethernet
X
Signale une liaison de communication rompue
Dans cet exemple, les états de redondance suivants sont affectés à l'UC A et l'UC B :
Si cet état du système de redondance d'UC survient pendant :
L'UC A et l'UC B ont les rôles suivants :
Démarrage séquentiel de l'UC A et de l'UC B
  • La première UC qui démarre a l'état primaire.
  • La deuxième UC qui démarre à l'état Attente. En effet, il ne peut pas y avoir d'UC redondante si la liaison de redondance d'UC n'est pas opérationnelle.
Démarrage simultané de l'UC A et de l'UC B
  • L'UC A a l'état primaire.
  • L'UC B prend l'état Attente.
Exécution
  • L'UC primaire le reste.
  • L'UC redondante passe à l'état Attente.

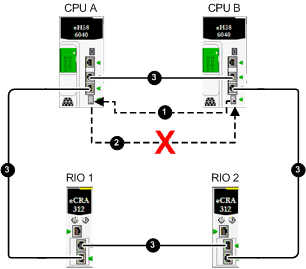

Liaison de redondance d'UC Not OK pour une UC et OK pour l'autre
Dans cet exemple, le câble en fibre optique utilisé pour la liaison de redondance d'UC est rompu dans une direction. L'UC A reçoit les transmissions de l'UC B par la liaison de redondance d'UC, mais l'UC B ne reçoit pas celles de l'UC A par cette même liaison. Toutes les connexions RIO Ethernet sont OK pour toutes les UC :
Liaison de communication
UC A
UC B
Liaison de redondance d'UC entre l'UC A et l'UC B
OK
Non OK
Liaison RIO Ethernet entre l'UC A et l'UC B
OK
OK
Connexions RIO Ethernet entre l'UC et un ou plusieurs modules adaptateurs EIO (e)X80
OK
OK
1
Liaison de redondance d'UC en fibre optique fonctionnelle de l'UC B vers l'UC A
2
Liaison de redondance d'UC en fibre optique rompue de l'UC A vers l'UC B
3
Anneau principal d'E/S distantes Ethernet
X
Signale une liaison de communication rompue
Dans cet exemple, les états de redondance suivants sont affectés à l'UC A et l'UC B :
Si cet état du système de redondance d'UC survient pendant :
L'UC A et l'UC B ont les rôles suivants :
Démarrage séquentiel de l'UC A et de l'UC B
  • La première UC qui démarre a l'état primaire.
  • Lorsque l'UC A démarre (après l'UC B), elle est redondante.
  • Lorsque l'UC B démarre (après l'UC A), elle est en attente.
Démarrage simultané de l'UC A et de l'UC B
  • L'UC A a l'état primaire.
  • L'UC B prend l'état Attente.
Exécution
  • L'UC A reste primaire et l'UC B et mise en attente.
    – ou –
  • L'UC B reste primaire et l'UC A reste redondante.

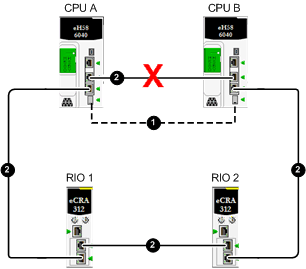

Rupture unique sur l'anneau principal RIO Ethernet
Dans cet exemple, l'anneau principal RIO Ethernet présente une rupture unique. Bien que la rupture se soit produite dans le segment qui se trouve entre les deux UC, dans cet exemple, elle pourrait se situer à n'importe quel point de l'anneau principal RIO Ethernet (2). Toutes les autres connexions du système de redondance d'UC sont opérationnelles :
Liaison de communication
UC A
UC B
Liaison de redondance d'UC entre l'UC A et l'UC B
OK
OK
Liaison RIO Ethernet entre l'UC A et l'UC B
OK1
OK1
Connexions RIO Ethernet entre l'UC et un ou plusieurs modules adaptateurs EIO (e)X80
OK
OK
1. RSTP calcule et implémente un chemin redondant entre l'UC A et l'UC B en cas de rupture unique sur l'anneau principal RIO Ethernet.
1
Liaison de redondance d'UC en fibre optique entre l'UC A et l'UC B
2
Anneau principal d'E/S distantes Ethernet
X
Signale une liaison de communication rompue
Dans cet exemple, les états de redondance suivants sont affectés à l'UC A et l'UC B :
Si cet état du système de redondance d'UC survient pendant :
L'UC A et l'UC B ont les rôles suivants :
Démarrage séquentiel de l'UC A et de l'UC B
  • La première UC qui démarre a l'état primaire.
  • La deuxième UC qui démarre a l'état redondant.
Démarrage simultané de l'UC A et de l'UC B
  • L'UC A a l'état primaire.
  • L'UC B a l'état redondant.
Exécution
  • L'UC primaire le reste.
  • L'autre UC reste redondante.

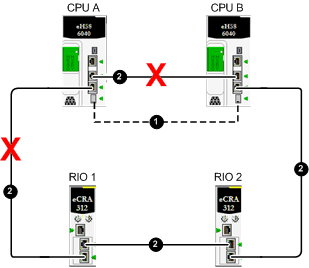

Isolement d'une UC suite à deux ruptures sur l'anneau principal RIO Ethernet
Dans cet exemple, deux ruptures sur l'anneau principal RIO Ethernet produisent les effets suivants :
La liaison de redondance d'UC reste opérationnelle.
Liaison de communication
UC A
UC B
Liaison de redondance d'UC entre l'UC A et l'UC B
OK
OK
Liaison RIO Ethernet entre l'UC A et l'UC B
Non OK
Non OK
Connexions RIO Ethernet entre l'UC et un ou plusieurs modules adaptateurs EIO (e)X80
Non OK
OK
1
Liaison de redondance d'UC en fibre optique entre l'UC A et l'UC B
2
Anneau principal d'E/S distantes Ethernet
X
Signale une liaison de communication rompue
Dans cet exemple, les états de redondance suivants sont affectés à l'UC A et l'UC B :
Si cet état du système de redondance d'UC survient pendant :
L'UC A et l'UC B ont les rôles suivants :
Démarrage séquentiel de l'UC A et de l'UC B
  • L'UC A démarre en tant qu'UC principale.
  • L'UC B démarre à l'état redondant.
Démarrage simultané de l'UC A et de l'UC B
  • L'UC A a l'état primaire.
  • L'UC B a l'état redondant.
Exécution
  • L'UC B conserve l'état primaire ou le prend.
  • L'UC A prend l'état redondant.

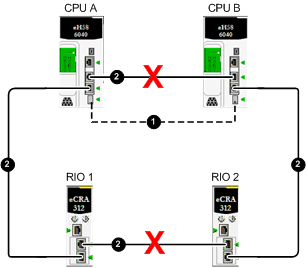

Deux ruptures sur l'anneau principal RIO Ethernet entraînent la connexion des UC à des ensembles d'équipements RIO Ethernet différents.
Dans cet exemple, l'anneau principal RIO Ethernet présente deux ruptures qui entraînent la perte de la liaison RIO Ethernet entre l'UC A et l'UC B. L'emplacement des ruptures fait que chaque UC est connectée à un ensemble de modules adaptateurs EIO (e)X80 différent sur l'anneau principal RIO Ethernet. La liaison de redondance d'UC reste opérationnelle :
Liaison de communication
UC A
UC B
Liaison de redondance d'UC entre l'UC A et l'UC B
OK
OK
Liaison RIO Ethernet entre l'UC A et l'UC B
Non OK
Non OK
Connexions RIO Ethernet entre l'UC et un ou plusieurs modules adaptateurs EIO (e)X80
OK
OK
1
Liaison de redondance d'UC en fibre optique entre l'UC A et l'UC B
2
Anneau principal d'E/S distantes Ethernet
X
Signale une liaison de communication rompue
Dans cet exemple, les états de redondance suivants sont affectés à l'UC A et l'UC B :
Si cet état du système de redondance d'UC survient pendant :
L'UC A et l'UC B ont les rôles suivants :
Démarrage séquentiel de l'UC A et de l'UC B
  • La première UC qui démarre a l'état primaire.
  • La deuxième a l'état redondant.
Démarrage simultané de l'UC A et de l'UC B
  • L'UC A a l'état primaire.
  • L'UC B a l'état redondant.
Exécution
  • L'UC primaire le reste.
  • L'UC redondante le reste.
