WRITE_INPUT_REAL : Ecriture des entrées du type REAL

Description de la fonction

WRITE_INPUT_REAL permet de simuler (écrire) une valeur sur une variable, une variable IODDT ou une RAM d'état. L'entrée est directement écrite à l'appel de la fonction WRITE_INPUT_REAL.

Ce bloc fonction s'utilise avec un véritable automate et le simulateur d'automate.

Restrictions

Ce bloc fonction donne accès à une seule variable à la fois (les types de données élémentaires et non les tables de types de données élémentaires).
Le bloc de simulation WRITE_INPUT_REAL ne fonctionne pas si le module d'E/S est configuré dans un rack RIO, mais il fonctionne correctement si le module d'E/S est configuré dans un rack local ou un équipement DIO.

NOTE : si vous utilisez l'EFB WRITE_INPUT_REAL avec les réseaux RIO, le fonctionnement en simulation peut différer du fonctionnement de l'automate. L'entrée est définie par l'EFB WRITE_INPUT_REAL mais remplacée par la valeur envoyée par le scrutateur RIO dans la phase OUT de la scrutation de l'automate.

Les paramètres supplémentaires et peuvent être configurés.

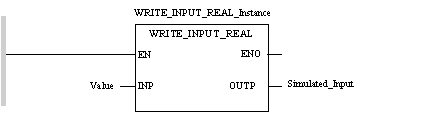

Représentation en FBD

Représentation :

Représentation en LD

Représentation :

Représentation en IL

Représentation :

WRITE_INPUT_REAL (INP:=Value (*Real*)) ST Simulated_Input (*Real*)

Représentation en ST

Représentation :

(*Real*) Simulated_Input:=WRITE_INPUT_REAL (INP:=Value (*Real*));

Description des paramètres

Le tableau suivant décrit les paramètres d’entrée :

Paramètre	Type	Commentaire
INP	REAL	Valeur à affecter à la variable

Le tableau suivant décrit les paramètres de sortie :

Paramètre	Type	Commentaire
OUTP	REAL	Variable à modifier

EN correspond à ENable (activer) ; il s'agit d'une entrée de bloc facultative. Quand l'entrée EN est activée, une sortie ENO est automatiquement définie.

Si EN = 0, le bloc n'est pas activé, son programme interne n'est pas exécuté et ENO est réglé sur 0.

Si EN = 1, le programme interne du bloc est exécuté et ENO est réglé sur 1. Si une erreur survient, ENO reprend la valeur 0.

Si l'entrée EN n'est pas connectée, elle est automatiquement réglée sur 1.

ENO

ENO signifie Error NOtification (notification d'erreur). C'est la sortie associée à l'entrée facultative EN.

Si ENO est réglé sur 0 (car EN = 0 ou en cas d'erreur d'exécution) :

les sorties du bloc fonction restent dans l'état qui était le leur lors du dernier cycle de scrutation exécuté correctement ;
la ou les sorties de la fonction, ainsi que les procédures, sont réglées sur 0.

REAL

Le type REAL (réel) est codé sur 32 bits.

Les plages de valeurs possibles sont indiquées dans la figure suivante :

Lorsqu'un résultat est :

compris entre -1,175494e-38 et 1,175494e-38, il est considéré comme étant un DEN ;
inférieur à -3,402824e+38, le symbole -INF (pour - infini) s'affiche ;
supérieur à +3,402824e+38, le symbole INF (pour + infini) s'affiche ;
indéfini (racine carrée d'un nombre négatif), le symbole NAN s'affiche.

NOTE : La norme CEI 559 définit deux catégories de NAN : le NAN silencieux (QNAN) et le NAN de signalement (SNAN). Un QNAN est un NAN (Not a Number) avec un bit de fraction de poids fort tandis qu'un SNAN est un NAN sans bit de fraction de poids fort (bit numéro 22). Les QNAN peuvent être propagés par la plupart des opérations arithmétiques, sans générer d'exception. Quant aux SNAN, ils signalent en général une opération non valide lorsqu'ils sont utilisés en tant qu'opérandes dans des opérations arithmétiques (voir %SW17 et %S18).

NOTE : Lorsqu'un DEN (nombre non normalisé) est utilisé en tant qu'opérande, le résultat n'est pas significatif.
