Description de la fonction
WRITE_INPUT_AREBOOL_16 est utilisé pour simuler (écrire) des valeurs sur des variables, variables IODDT ou RAM d'état. Les entrées sont écrites directement lors de l'appel de la fonction WRITE_INPUT_AREBOOL_16.
La taille de tableau maximum prise en charge est 16.
Le bloc fonction peut être utilisé avec un automate réel et avec le simulateur d'automate.
NOTE : si vous utilisez l'EF WRITE_INPUT_AREBOOL_16 avec les réseaux RIO, le fonctionnement en simulation peut différer du fonctionnement de l'automate. Les entrées sont définies par l'EF WRITE_INPUT_AREBOOL_16 mais elles sont remplacées par la valeur envoyée par le scrutateur RIO lors de la phase OUT de la scrutation de l'automate.
Les paramètres supplémentaires et peuvent être configurés.

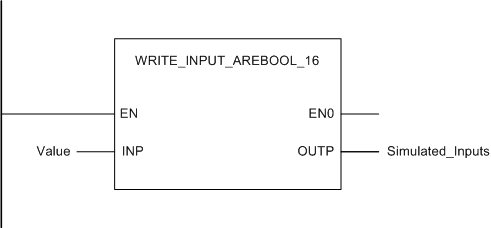

Représentation :

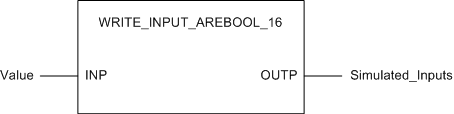

Représentation :
Représentation :
CAL WRITE_INPUT_AREBOOL_16 (INP:=Value, OUTP=>Simulated_Inputs)
Représentation :
WRITE_INPUT_AREBOOL_16 (INP:=Value, OUTP=>Simulated_Inputs);
Description des paramètres
Le tableau suivant décrit les paramètres d’entrée :
|
Paramètre
|
Type
|
Commentaire
|
|
INP
|
|
Valeur à affecter aux éléments de tableau. Chaque bit est affecté à un élément de tableau en fonction de l'ordre des bits.
|
Le tableau suivant décrit les paramètres de sortie :
|
Paramètre
|
Type
|
Commentaire
|
|
OUTP
|
|
Tableau de variables à modifier
|
