I_RAWSIM : Entrée analogique de valeur brute simulée

Traduction de la notice originale

Description de la fonction

La procédure permet de simuler des entrées analogiques de la valeur brute.

NOTE : Définissez l’ordre d’exécution des fonctions/blocs fonction de manière à exécuter I_RAWSIM avant les autres fonctions/blocs fonction lisant la valeur brute simulée. En outre, connectez la sortieENO de I_RAWSIM aux entrées EN de chaque fonction/bloc fonction lisant la valeur brute simulée.

Les paramètres supplémentaires et peuvent être configurés.

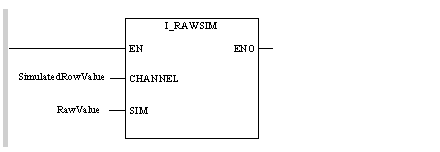

Représentation dans FBD

Représentation :

Représentation en LD

Représentation :

Représentation en IL

Représentation :

I_RAWSIM (CHANNEL:=SimulatedRowValue, SIM:=RawValue)

Représentation en ST

Représentation :

I_RAWSIM (CHANNEL:=SimulatedRowValue, SIM:=RawValue) ;

Description de paramètres

Description des paramètres d'entrée :

Paramètre	Type	Signification
CHANNEL	ANL_IN	Valeur brute simulée
SIM	WORD	Valeur d’entrée

Exemple

L’exemple illustre une configuration comportant un module d’entrée analogique (140 ACI 030) avec une résolution de 12 bits, ce qui correspond à une plage de valeurs (valeur brute) de 0 à 4096.

A l’aide du bloc de mise à l’échelle I_SCALE, cette plage de valeurs (valeur brute) est mise à une échelle correspondant à la plage de valeurs physiques allant de -20° C à +80° C.

La procédure I_RAWSIM permet de simuler et de mettre à l’échelle une valeur brute (par exemple 2048) du module d’entrée analogique (30.01221), sans que cette valeur soit réellement présente dans le module.

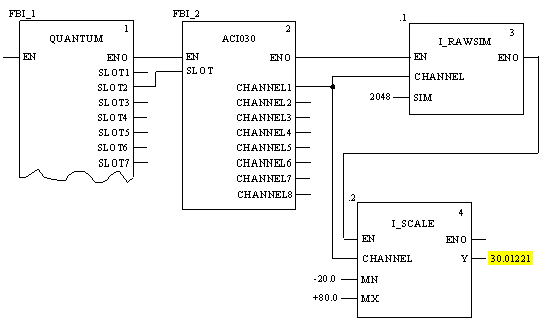

Configuration d’exemple :

Erreur d’exécution

Un message d'erreur apparaît,

si la voie de sortie n'est pas configurée. Dans ce cas, vérifiez l'EFB du module d'E/S connecté.

NOTE : Pour obtenir une liste de tous les codes et valeurs d'erreur du bloc, voir Affichage d'E/S analogiques .

EN correspond à ENable (activer) ; il s'agit d'une entrée de bloc facultative. Quand l'entrée EN est activée, une sortie ENO est automatiquement définie.

Si EN = 0, le bloc n'est pas activé, son programme interne n'est pas exécuté et ENO est réglé sur 0.

Si EN = 1, le programme interne du bloc est exécuté et ENO est réglé sur 1. Si une erreur survient, ENO reprend la valeur 0.

Si l'entrée EN n'est pas connectée, elle est automatiquement réglée sur 1.

ENO

ENO signifie Error NOtification (notification d'erreur). C'est la sortie associée à l'entrée facultative EN.

Si ENO est réglé sur 0 (car EN = 0 ou en cas d'erreur d'exécution) :

les sorties du bloc fonction restent dans l'état qui était le leur lors du dernier cycle de scrutation exécuté correctement ;
la ou les sorties de la fonction, ainsi que les procédures, sont réglées sur 0.

ANL_IN

ANL_IN est un type de données interne, utilisé par des FFB Quantum. Par exemple, un FFB ACI040 fournit les structures de voie du module sous la forme de types ANL_IN, qui sont utilisées comme des entrées d'un FFB I_FILTER. N'utilisez pas ce type de données hors des FFB Quantum.

Eléments du DDT :

Nom	Type	Commentaire
valuePtr	UDINT	3x or 4x raw value register
rawControl	BYTE	Control Byte(internal use only)
rawSpecific	BYTE	Specific Byte (internal use only)
offset	INT	Offset Value
range	WORD	Input range (resolution)
channel	BYTE	Input Channel number
statusMode	BYTE	Status Mode (internal use only)
statusPtr	UDINT	Identifies high byte or low byte of status register
warnCode	BYTE	Warning Code (internal use only)

WORD

Le type WORD est codé dans un format 16 bits et sert à effectuer des traitements sur des chaînes de bits.

Le tableau ci-dessous donne les limites inférieure/supérieure des bases qui peuvent être utilisées :

Base	Limite inférieure	Limite supérieure
Hexadécimale	16#0	16#FFFF
Octale	8#0	8#177777
Binaire	2#0	2#1111111111111111

Exemples de représentation

Données	Représentation dans l'une des bases
0000000011010011	16#D3
1010101010101010	8#125252
0000000011010011	2#11010011
