L'EFB ERT_854_10 met à la disposition du programmateur une interface logicielle pour le module ERT  854  10 qui permet d'accéder facilement aux fonctions telles que le comptage, l'horodatage, la synchronisation des états ou de l'heure. L'EFB ERT_854_10 coordonne le flux des données multiplexées de l'ERT à l'automate à l'aide des registres d'entrées et de sorties. Il garantit en outre que les valeurs de comptage intermédiaires sont placées dans une zone de stockage interne jusqu'à ce que les données soient complètes. La liste des instructions dispose ainsi d'un ensemble cohérent de toutes les valeurs de comptage. Le système active automatiquement un mémento « Nouvelles données » pour chaque type de données lorsque le type de données d'entrée a été copié dans la structure de sortie correspondante de l'EFB.

Les paramètres EN et ENO peuvent également être configurés.

De façon générale, les données %IW correspondent à la broche de sortie EFB nommée INPUT.

Il faut tenir compte du fait que cette sortie de l'EFB n'est pas cohérente avec les données %IW lors des premières scrutations qui suivent le démarrage de l'automate en raison des mécanismes de liaison implémentés dans les communications entre l'EFB ERT_854_10 et le matériel ERT.

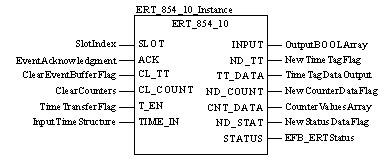

Représentation :

CAL ERT_854_10_Instance (SLOT:=SlotIndex,
    ACK:=EventAcknowledgment, CL_TT:=ClearEventBufferFlag,
    CL_COUNT:=ClearCounters, T_EN:=TimeTransferFlag,
    TIME_IN:=InputTimeStructure, INPUT=>OutputBoolArray,
    ND_TT=>NewTimeTagFlag, TT_DATA=>TimeTagDataOutput,
    ND_COUNT=>NewCounterDataFlag,
    CNT_DATA=>CounterValuesArray,
    ND_STAT=>NewStatusDataFlag, STATUS=>EFB_ERTStatus)

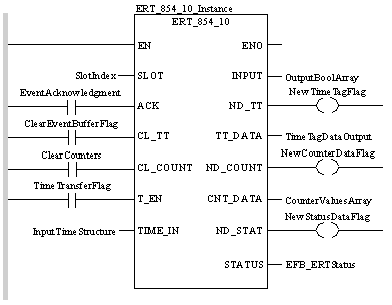

Représentation :

ERT_854_10_Instance (SLOT:=SlotIndex,
    ACK:=EventAcknowledgment, CL_TT:=ClearEventBufferFlag,
    CL_COUNT:=ClearCounters, T_EN:=TimeTransferFlag,
    TIME_IN:=InputTimeStructure, INPUT=>OutputBoolArray,
    ND_TT=>NewTimeTagFlag, TT_DATA=>TimeTagDataOutput,
    ND_COUNT=>NewCounterDataFlag,
    CNT_DATA=>CounterValuesArray,
    ND_STAT=>NewStatusDataFlag, STATUS=>EFB_ERTStatus) ;
