Il est possible d'installer un module 140CRP31200 et des modules de communication d'E/S distantes 140 CRP 93• 00 dans le même rack local.
NOTE : les stations d'E/S distantes S908 ne font pas partie d'un réseau d'E/S Ethernet Quantum.
Exemple de réseau d'E/S distantes mixte (Ethernet et S908)

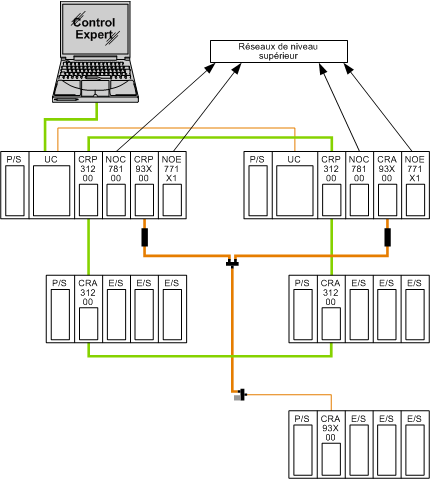

Cette figure montre un exemple simple de système de redondance d'UC mixte :
Ces deux réseaux de redondance d'UC indépendants (E/S distantes Ethernet et S908) utilisent les mêmes UC primaire et redondante. Une erreur détectée dans chaque réseau de redondance d'UC est traitée indépendamment par son propre module CRP/CRA.
Si l'UC primaire doit passer en mode Local, les deux systèmes basculent, c'est-à-dire que l'UC redondante devient l'UC primaire pour les deux réseaux de redondance d'UC.
Si l'UC redondante passe en mode Local, les deux systèmes de basculent pas. Mais ils ne sont plus redondants.
NOTE : seule l'UC 140 CPU 672 6• prend en charge un réseau mixte d'E/S distantes de redondance d'UC.
Le réseau de redondance d'UC Quantum EIO utilise un module de contrôle 140 NOC 781 00 pour se connecter à un réseau de niveau supérieur.
Le réseau de redondance d'UC S908 utilise un module de contrôle 140 NOC 771 01 pour se connecter à un réseau de niveau supérieur.
