Contrôle de l'accès au module
Utilisez la page
Sécurité pour limiter l'accès au module, comme suit :
-
Configurez le module pour qu'il reçoive temporairement les
mises à niveau du micrologiciel par FTP. Lorsque la mise à niveau du micrologiciel est terminée, il est recommandé de désactiver la fonction permettant au module de recevoir ces mises à niveau par FTP.
-
Activez le contrôle d'accès Ethernet, puis limitez l'accès au module à 32 hôtes maximum par sous-réseau sur le réseau Ethernet. Lorsque le contrôle d'accès est désactivé, le module accepte les communications Ethernet provenant de toutes les adresses IP.

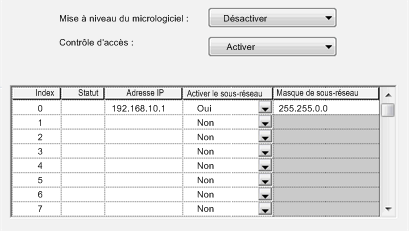

Boîte de dialogue Sécurité :
Lorsque le contrôle d'accès est activé, ajoutez les adresses IP suivantes à la liste :
-
Tout hôte du réseau capable d'envoyer une transmission Ethernet au module
-
Votre PC de maintenance pour que vous puissiez communiquer avec le module via Control Expert afin de configurer et de diagnostiquer votre application.
NOTE : Par défaut, le paramètre de l'élément d'index 0 est le sous-réseau du multiplexeur HART avec le masque de sous-réseau 255.255.0.0, ce qui signifie que le multiplexeur HART est accessible à un hôte du même sous-réseau.
Vous pouvez configurer les indicateurs suivants dans la boîte de dialogue Sécurité :
|
Paramètre
|
Description
|
|
Mise à niveau du micrologiciel
|
Choisissez soit :
-
Activer : sélectionnez cette option pendant une brève période pour autoriser l'accès au module par FTP en vue de mettre à niveau le micrologiciel.
-
Désactiver : si aucune mise à niveau du micrologiciel n'est en cours par une personne autorisée, sélectionnez cette option pour protéger le module contre toute mise à niveau non autorisée du micrologiciel.
|
|
Contrôle d'accès
|
Choisissez soit :
-
Activer : sélectionnez cette option pour activer le contrôle d'accès Ethernet. Lorsque le contrôle d'accès est activé, seuls les hôtes dont l'adresse IP figure dans la liste peuvent accéder au module.
-
Désactiver : lorsque le contrôle d'accès est désactivé, tout hôte peut accéder au module par Ethernet.
|
Ajout et suppression d'adresses IP dans la liste Authorized Access
Pour ajouter des adresses IP à la liste Authorized Access, procédez comme suit :
|
Etape
|
Action
|
|
1
|
Dans le champ Sécurité, définissez Contrôle d'accès sur Activé.
|
|
2
|
Dans la zone Adresses autorisées, cliquez sur le champ Adresse IP sur la ligne vierge suivante.
|
|
3
|
Saisissez l'adresse IP que vous souhaitez ajouter à la liste.
|
|
4
|
Si l'adresse IP requiert un masque de sous-réseau, procédez comme suit :
Dans la colonne Activer le sous-réseau, procédez au choix comme suit :
-
Si l'adresse IP requiert un masque de sous-réseau, sélectionnez Oui, puis saisissez le masque de sous-réseau dans le champ Masque de sous-réseau.
-
Si l'adresse IP ne requiert pas de masque de sous-réseau, sélectionnez Non.
|
|
5
|
Répétez les étapes 2 à 4 pour chaque adresse IP à ajouter à la liste.
|
Pour supprimer une adresse IP de la liste, mettez en surbrillance la ligne concernée et appuyez sur la touche Suppr de votre clavier.
