Configuration de la messagerie explicite à l'aide de DATA_EXCH
Traduction de la notice originale
A propos de nous
Présentation
Utilisez le bloc fonction DATA_EXCH pour configurer les messages explicites connectés et non connectés EtherNet/IP.
Les paramètres Management_Param, Data_to_Send et Received_Data définissent l'opération.
EN et ENO peuvent être configurés comme paramètres supplémentaires.

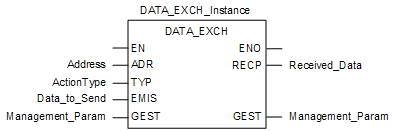

Représentation en FBD
Paramètres d'entrée
Paramètre
Type de données
Description
Adresse
Array [0...7] of INT
Chemin d'accès à l'équipement cible, dont le contenu varie selon le protocole du message. Utilisez la fonction ADDM.
ActionType
INT
Type d'action à réaliser. Valeur = 1 (transmission suivie d'une mise en attente).
Data_to_Send
Array [n...m] of INT
Les codes de requête EtherNet/IP et CIP qui définissent le type de message à envoyer, ainsi que toutes les données devant être fournies avec la requête.
Consultez la rubrique Configuration du paramètre Data_To_Send.
Paramètres d'entrée/sortie
Paramètre
Type de données
Description
Management_Param
Array [0...3] of INT
Paramètre de gestion composé de 4 mots.
Paramètres de sortie
Paramètre
Type de données
Description
Received_Data
Array [n...m] of INT
Réponse EtherNet/IP.
