Diagnostic détaillé par voie analogique

Présentation

La fonction Diagnostic de la voie affiche, en temps réel, les erreurs détectées classées par catégorie :

Erreurs détectées internes
- voie inutilisable,
- erreur détectée d'étalonnage.
Evénements externes
- liaison de capteur,
- dépassement de la plage par valeur supérieure/inférieure,
Autres erreurs détectées
- erreur de configuration détectée,
- perte de communication détectée,
- Erreur d'application détectée
- valeur hors de la plage (voie de sortie),
- voie non prête.

Une erreur détectée de voie est signalée dans l'onglet Mise au point lorsque le voyant

situé dans la colonne Erreur devient rouge.

Procédure

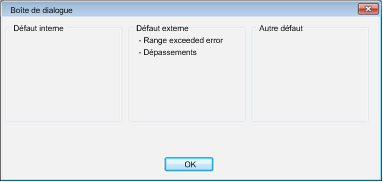

Pour accéder à la boîte de dialogue Défaut de la voie, procédez comme suit :

Etape	Action
1	Accédez à l'écran de mise au point du module.
2	Pour la voie inopérante, cliquez sur le bouton situé dans la colonne Erreur. Résultat : la liste des erreurs détectées de la voie apparaît. Remarque : l'accès aux informations de diagnostic de la voie est également possible par programme (instruction READ_STS).
