Diagnostic d'un module analogique

Présentation

La fonction de diagnostic de module affiche les erreurs détectées, classées par catégorie :

Erreur interne détectée :
- dysfonctionnement détecté du module,
- erreur détectée d'auto-test.
Evénements externes :
- contrôle du câblage (rupture de fil),
- dépassement par valeur inférieure/supérieure.
Autres erreurs détectées :
- erreur de configuration détectée,
- module absent ou hors tension,
- voie inutilisable,

Une erreur détectée de module est signalée par des voyants rouges :

dans l'éditeur de configuration niveau rack :
- le voyant du numéro du rack,
- le voyant du numéro d'emplacement du module sur le rack.
dans l'éditeur de configuration niveau module :
- les voyants Err et I/O selon le type d'erreur,
- le voyant Voie dans la zone Voie.

Procédure

Le tableau ci-dessous donne la marche à suivre pour accéder à l'écran Défaut du module.

Etape	Action
1	Accédez à l'écran de mise au point du module.
2	Cliquez sur la référence du module dans la zone de la voie et sélectionnez l'onglet Défaut. NOTE : il est impossible d'accéder à l'écran de diagnostic du module si l'une des conditions suivantes est détectée : une erreur de configuration, une panne majeure, un module manquant. Le message suivant s'affiche à l'écran : « Le module est absent ou différent de celui configuré à cette position. »

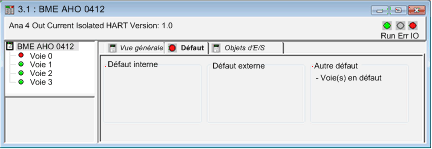

Résultat : la liste des erreurs détectées de module apparaît.
