Multiplexeur HART intégré
Le module d'entrées BMEAHI0812 et le module de sorties BMEAHO0412 disposent d'un multiplexeur HART intégré. Ce multiplexeur facilite la transmission des données des instruments de terrain HART en assurant :
Maîtres HART primaire et secondaire
Un maître HART peut être :
-
un maître primaire, comme :
-
un maître secondaire, comme un équipement portable raccordable temporairement et directement à la boucle de courant entre un module d'E/S et l'instrument de terrain HART.
1

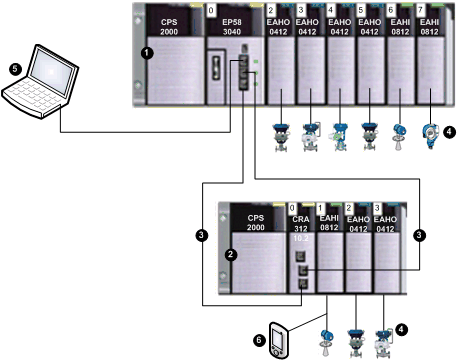

Rack local contenant une UC BME P58 3040 avec service IO Scanning distant
2
Un rack d'E/S distantes contenant un module adaptateur BME CRA 312 10
3
Anneau principal d'E/S distantes
4
Instruments de terrain HART connectés aux E/S via un câblage de boucle de courant 4-20 mA
5
PC de maintenance fonctionnant comme maître primaire HART (exécutant, par exemple, le logiciel de configuration de Control Expert ou un logiciel de gestion des ressources) ou SCADA
6
Maître secondaire HART portable
Le multiplexeur HART prend en charge un instrument de terrain HART par voie d'E/S.
