Utilisation de l'accessoire de câblage TELEFAST
Traduction de la notice originale
A propos de nous
Introduction
Le système précâblé TELEFAST est constitué de câbles de raccordement et de sous-bases d'interface, comme indiqué ci-dessous :
1
Module BMEAHO0412
2
Câbles de raccordement BMXFCA••0
3
Sous-base d'interface ABE7CPA21
4
Barre de blindage
5
Raccord
Câbles de raccordement BMXFCA••0
Les câbles BMXFCA••0 constituent un ensemble de cordons pré-assemblés, composé des éléments suivants :

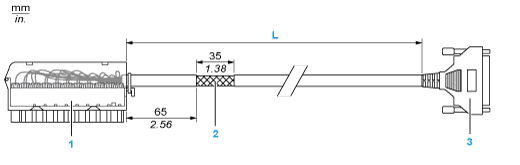

La figure ci-dessous illustre les câbles BMXFCA••0 :
1
Bornier BMXFTB2020
2
Blindage des câbles
3
Connecteur Sub-D à 25 broches
L
Longueur en fonction de la référence.
Le câble est disponible en 2 longueurs différentes :
Le tableau suivant répertorie les caractéristiques des câbles BMXFCA••0 :
Caractéristique
Valeur
Câble
Matériau de la gaine
PVC
Statut LSZH
Non
Environnement
Température de fonctionnement
-25 à 70 °C (-13 à 158 °F)
Raccordement aux capteurs
Les actionneurs peuvent être raccordés à l'accessoire de câblage ABE7CPA21, comme indiqué dans la rubrique Schémas de câblage.
Les voies analogiques sur les borniers TELEFAST référencés ABE7CPA21 sont réparties comme suit :
Numéro de bornier TELEFAST
Broche BMEAHO0412
Type de signal
Numéro de bornier TELEFAST
Broche BMEAHO0412
Type de signal
1
NC
Terre
Alim. 1
NC
Terre
2
NC
STD(1)
Alim. 2
NC
Terre
3
NC
STD(1)
Alim. 3
NC
Terre
4
NC
STD(2)
Alim. 4
NC
Terre
100
1
CH0
200
2
COM0
101
NC
NC
201
NC
Terre
102
7
CH1
202
8
COM1
103
NC
NC
203
NC
Terre
104
11
CH2
204
12
COM2
105
NC
NC
205
NC
Terre
106
17
CH3
206
18
COM3
107
NC
NC
207
NC
Terre
COMx : broche Commun - pour la voie x.
NC : non connecté
DANGER
RISQUE D'ELECTROCUTION
Vérifiez que le cavalier du ABE7CPA21 est retiré.
Le non-respect de ces instructions provoquera la mort ou des blessures graves.
NOTE : L'accessoire de câblage ABE7BV•0 facilite la mise à la terre des câbles.

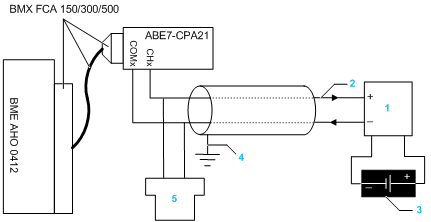

BMEAHO0412 avec transmetteur 2 fils ou 4 fils, câble TELEFAST
Cet exemple montre comment raccorder le module de sortie à un transmetteur 2 fils ou 4 fils à l'aide d'un accessoire de câblage TELEFAST et d'un câble. Le câble est muni d'un bornier 20 broches. L'alimentation de terrain n'est délivrée au transmetteur que dans la conception à 4 fils.
1
Transmetteur 2 fils ou 4 fils
2
Boucle de courant 4-20 mA, avec les flèches indiquant le sens du courant
3
Alimentation de terrain (conception à 4 fils uniquement)
4
Terre de protection
5
Maître HART secondaire (portable)
Caractéristiques et longueurs des câbles pour les réseaux HART
La HART Communication Foundation a élaboré une documentation décrivant les types et diamètres de câble recommandés pour les réseaux HART. Cette documentation fournit également des instructions pour calculer les longueurs de câble maximales d'un réseau HART.
Pour obtenir une copie de cette documentation, consultez le site Web de la HART Communication Foundation à l'adresse www.hartcomm.org, et téléchargez le document FSK Physical Layer Specification (référence HFD_SPEC-054). Les caractéristiques et les longueurs des câbles pour les réseaux HART sont disponibles dans la section 7.5 de ce document.
