Le module de sorties analogiques HART eX80 BMEAHO0412 prend en charge les connexions de câblage 4-20 mA point à point à des instruments de terrain, comme des actionneurs et des transmetteurs. Vous pouvez effectuer le raccordement au module d'entrée à l'aide d'un bornier à 20 broches (BMX FTB 20•0), d'un ensemble de cordons pré-assemblés (BMX FTW •01S) ou d'accessoires TELEFAST.
Le module de sortie alimente la boucle de courant en 4-20 mA.
Brochage du module de sortie
Le module de sortie analogique HART eX80 BMEAHO0412 présente les 20 broches suivantes, auxquelles vous pouvez connecter un bornier, un ensemble de cordons pré-assemblés ou un câble TELEFAST :

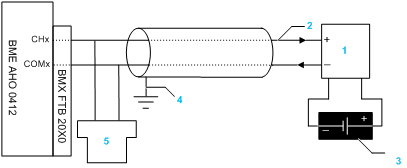

BMEAHO0412 avec transmetteur 2 fils ou 4 fils
Cet exemple montre comment raccorder le module de sortie à un transmetteur 2 fils ou 4 fils. L'alimentation de terrain n'est délivrée au transmetteur que dans la conception à 4 fils :
1
Transmetteur 2 fils ou 4 fils
2
Boucle de courant 4-20 mA, avec les flèches indiquant le sens du courant
3
Alimentation de terrain (conception à 4 fils uniquement)
4
Terre de protection
5
Maître HART secondaire (portable)
