Le module de sorties analogiques HART eX80 BMEAHO0412 prend en charge la communication analogique 4-20 mA et la communication numérique HART sur chacune des quatre voies de sortie.
Le module de sorties analogiques HART eX80 et la boucle de courant 4-20 mA sont alimentés par l'embase.
NOTE : Comme le module de sorties transmet l'alimentation 24 VCC de l'embase à la boucle de courant, cette dernière ne requiert aucune alimentation externe.
Pente des signaux de sortie
Lorsque la fonction HART est activée, la pente de chaque sortie analogique est automatiquement limitée. Elle ne déclenche donc pas involontairement le récepteur HART.
|
Lorsque la fonction HART est...
|
La pente de la sortie est automatiquement réglée sur...
|
|
Activé
|
0,8 à 0,9 mA/ms
|
|
Désactivé
|
|
Contrôle des dépassements par valeur supérieure/inférieure
Chaque sortie du module de sorties analogiques HART eX80 BMEAHO0412 fonctionne sur une plage de 4 à 20 mA. Vous pouvez utiliser Control Expert pour
mapper jusqu'à trois plages d'intensité par entrée.
La détection des tolérances inférieure et supérieure est toujours active, indépendamment du contrôle des dépassements par valeur supérieure/inférieure.
En fonction de la plage choisie, le module effectue un contrôle de dépassement ; il vérifie que la mesure est comprise entre une limite inférieure et une limite supérieure.
|
Désignation
|
Description
|
|
Plage nominale
|
Plage de mesure spécifiée
|
|
Zone de dépassement supérieure
|
Plage de valeurs située au-dessus de la limite supérieure
|
|
Zone de dépassement inférieure
|
Plage de valeurs située au-dessous de la limite inférieure
|
NOTE : la surveillance des valeurs situées dans la zone de dépassement supérieure ou inférieure peut être activée ou désactivée dans Control Expert.
Les valeurs des bornes de dépassement sont configurables indépendamment l'une de l'autre. Les valeurs par défaut, ainsi que les valeurs maximales et minimales configurables, sont les suivantes :
|
Plage
|
Gamme BMEAHO0412
|
|
Zone de dépassement inférieure
|
Plage nominale
|
Zone de dépassement supérieure
|
|
Réglage par défaut
|
–2,500
|
–801
|
–8000
|
10,300
|
10,301
|
10,625
|
|
Minimum / Maximum
|
–32,768
|
...
|
...
|
...
|
...
|
32,767
|
L'application peut fournir des sorties avec des valeurs, selon l'affichage standard (en % à deux décimales) :
|
Type de plage de valeurs
|
Affichage
|
|
4-20 mA
|
De 0 à 10 000 (0 % à 100 %)
|
Il est également possible de définir la plage de valeurs dans laquelle sont exprimées les mesures, en choisissant :
Ces limites minimale et maximale doivent être des entiers compris entre -32 768 et +32 767.
Comportement des sorties en cas d'interruption du programme
Si le module analogique HART BMEAHO0412 détecte un événement qui interrompt l'exécution du programme, selon la gravité de cette interruption, chacune des sorties adopte le comportement suivant :
Comportement des sorties :
|
Evénement détecté
|
Réponse de la sortie
|
|
Tâche en mode STOP ou programme manquant
|
Repli/Maintien (voie par voie)
|
|
Interruption de communication
|
Repli/Maintien (voie par voie)
|
|
Erreur de configuration détectée
|
0 mA (toutes les voies)
|
|
Erreur interne détectée dans le module
|
0 mA (toutes les voies)
|
|
Valeur de sortie hors limites (dépassement inférieur/supérieur)
|
Valeur saturée à la limite définie (voie par voie)
|
|
Circuit ouvert
|
Maintien (voie par voie)
|
|
Remplacement à chaud du module (processeur en mode STOP)
|
0 mA (toutes les voies)
|
|
Rechargement du programme
|
0 mA (toutes les voies)
|
|
Comportement pendant la mise sous tension et la mise hors tension initiales
|
0 mA (toutes les voies)
|
Le processus d'alignement implique la suppression d'un décalage systématique observé d'un actionneur, par rapport à un point de fonctionnement spécifique. L'alignement de l'actionneur compense un écart détecté, lié au processus. Le remplacement d'un module ne nécessite pas un nouvel alignement. En revanche, le remplacement de l'actionneur ou le changement du point de marche de ce dernier nécessite un nouvel alignement.

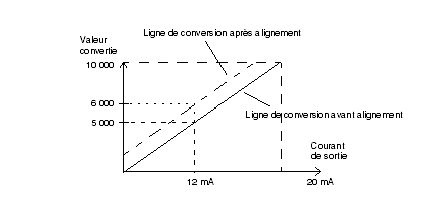

Les droites de conversion sont les suivantes :
La valeur d'alignement est modifiable dans une console de programmation, même si le programme est en mode RUN. Pour chaque voie de sortie, vous pouvez :
-
visualiser et modifier la valeur de mesure souhaitée,
-
sauvegarder la valeur d'alignement,
-
déterminer si la voie comporte déjà un alignement.
L'écart d'alignement peut également être modifié par programmation.
L'alignement s'effectue sur la voie en mode de fonctionnement standard, sans impact sur les modes de fonctionnement de la voie.
L'écart maximal entre la valeur mesurée et la valeur souhaitée (alignée) ne doit pas excéder +/-1 500.
NOTE : pour aligner plusieurs voies analogiques sur le module de sorties analogiques HART eX80 BMEAHO0412, alignez chaque voie l'une à la suite de l'autre. Testez chaque voie alignée avant de passer à la voie suivante.
