Les processeurs suivants comportent une voie intégrée dédiée aux communications Ethernet, avec deux commutateurs rotatifs permettant de sélectionner facilement l'adresse IP du processeur.
-
BMX P34 2020,
-
BMX P34 2030/20302.
NOTE : ces processeurs n'ont qu'une adresse IP.
Présentation du port Ethernet

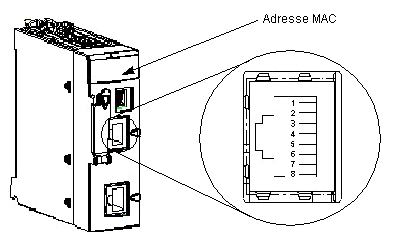

L'illustration suivante représente le port Ethernet RJ45 :
L'illustration suivante représente l'affectation des broches du port Ethernet :
Présentation de l'adresse MAC
L'adresse MAC figure sur la face avant du processeur, au-dessous du panneau d'affichage du processeur.
Présentation des commutateurs rotatifs
Ce processeur fonctionne comme un nœud unique sur un réseau Ethernet, et probablement d'autres réseaux. Le module doit disposer d'une adresse IP unique. Les deux commutateurs rotatifs à l'arrière du module fournissent une méthode simple pour sélectionner une adresse IP :
NOTE : Placez la flèche dans la position souhaitée en vous assurant de sentir un déclic. Si le commutateur n'est pas bien positionné, sa valeur peut être incorrecte ou non déterminée.
Chaque position du commutateur rotatif que vous utilisez pour définir une adresse IP valide est marquée sur le module.
Les informations suivantes synthétisent les réglages d'adresse valides :
-
nom d'équipement : pour un nom d'équipement défini par commutateur, sélectionnez une valeur numérique entre 00 et 159. Vous pouvez utiliser les deux commutateurs :
-
Sur le commutateur supérieur (chiffres des dizaines), les paramètres disponibles sont compris entre 0 et 15.
-
Sur le commutateur inférieur (chiffres des unités), les paramètres disponibles sont compris entre 0 et 9.

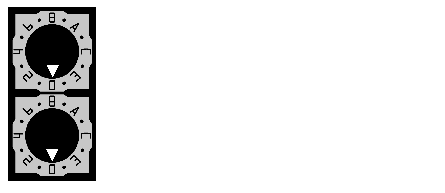

Par exemple, un processeur BMX P34 2020 dont les commutateurs sont réglés comme sur la figure ci-dessus se voit attribuer le nom d'équipement DHCP BMX_2020_123.
La sélection sur le commutateur inférieur d’une valeur non numérique (BOOTP, STORED, CLEAR IP, DISABLED) rend le réglage du commutateur supérieur inopérant.
-
BOOTP : pour obtenir une adresse IP d'un serveur BOOTP, sélectionnez l'une des deux positions BOOTP sur le commutateur inférieur.
-
STORED : l'équipement utilise les paramètres configurés (stockés) de l'application.
-
CLEAR IP : l'équipement utilise les paramètres IP par défaut.
-
DISABLED : l'équipement ne répond pas aux communications.
Le fonctionnement du commutateur rotatif, lorsque ce dernier est utilisé avec l'onglet
Configuration IP, est présenté dans le chapitre consacré aux
Adresses IP.
Etiquettes des commutateurs

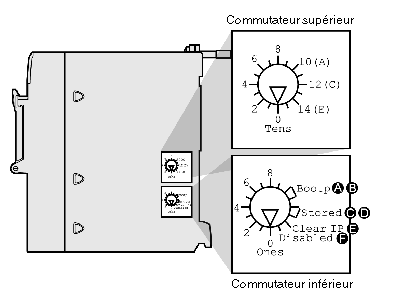

Pour vous aider à régler les commutateurs rotatifs, une étiquette est apposée sur la droite du module. Le tableau ci-après décrit les réglages des commutateurs.
|
|
Commutateur supérieur
|
|
0 à 9 : valeur de Tens pour le nom d'équipement (0, 10, 20. . . 90)
|
|
10(A) à 15(F) : valeur de Tens pour le nom d'équipement (100, 110, 120. . . 150)
|
|
Commutateur inférieur
|
|
0 à 9 : valeur de Ones pour le nom d'équipement (0, 1, 2. . . 9)
|
|
Bootp : réglez le commutateur sur A ou B pour obtenir une adresse IP d'un serveur BOOTP.
|
|
Stored : réglez le commutateur sur C ou D pour utiliser les paramètres configurés (enregistrés) de l'application.
|
|
Clear IP : réglez le commutateur sur E pour utiliser les paramètres IP par défaut.
|
|
Disabled : réglez le commutateur sur F pour désactiver les communications.
|
