Les processeurs suivants comportent une voie de communication intégrée dédiée à la communication série et prennent en charge les communications via liaison Modbus :
-
BMX P34 1000,
-
BMX P34 2000,
-
BMX P34 2010/20102,
-
BMX P34 2020.
Présentation du port série
Le tableau suivant décrit les caractéristiques des voies de communication série :
|
Caractéristique
|
Description
|
|
Numéro de voie
|
Voie 0
|
|
Protocoles pris en charge
|
|
|
Raccordement
|
Connecteur femelle RJ45
|
|
Liaison physique
|
|

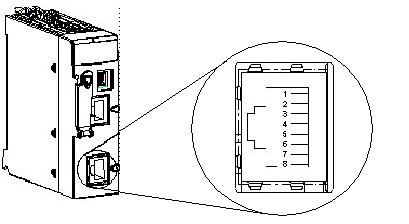

L'illustration suivante représente le port série RJ45 :
L'illustration suivante représente l'affectation des broches du port série RJ45 des processeurs BMX P34 xxxxx :
Le connecteur RJ45 comporte 8 broches. Les broches utilisées diffèrent selon la liaison physique utilisée.
Les broches utilisées par la liaison série RS 232 sont les suivantes :
-
Broche 1 : signal RXD
-
Broche 2 : signal TXD
-
Broche 3 : signal RTS
-
Broche 6 : signal CTS
Les broches utilisées par la liaison série RS 485 sont les suivantes :
-
Broche 4 : signal D1
-
Broche 5 : signal D0
Les broches 7 et 8 sont dédiées à l'alimentation de l'interface homme machine via la liaison série :
NOTE : Les câbles d'alimentation RS 232 à 4 fils, RS 485 à 2 fils et RS 485 à 2 fils utilisent le même connecteur mâle RJ45.
