Introduction
Il existe plusieurs voyants disponibles sur les faces avant de chaque processeur, permettant un diagnostic rapide de l'état de l'automate.
Ces voyants donnent des informations sur :
Illustration

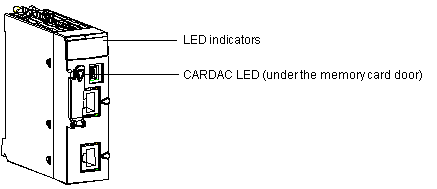

La figure suivante montre l'emplacement physique des voyants sur le panneau avant d'un processeur BMX P34 ••••• :

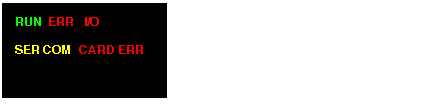

Voyants des processeurs BMX P34 1000/2000
Le schéma suivant montre les voyants de diagnostic sur les processeurs BMX P34 1000/2000 :

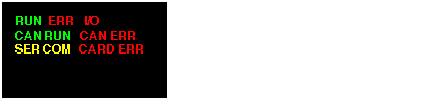

Voyants du processeur BMX P34 2010
Le schéma suivant montre les voyants de diagnostic sur le processeur BMX P34 2010 :

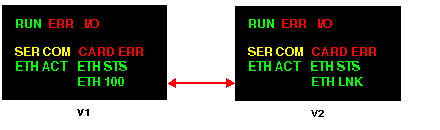

Voyants du processeur BMX P34 2020
La figure ci-après illustre les voyants de diagnostic du processeur BMX P34 2020. Notez qu'il existe deux affichages différents selon que vous utilisez la version 1 ou 2 (et ultérieure) du processeur.

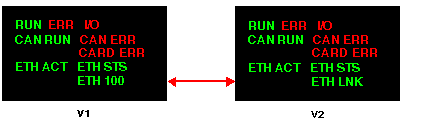

Voyants du processeur BMX P34 2030
La figure ci-après illustre les voyants de diagnostic du processeur BMX P34 2030. Notez qu'il existe deux affichages différents selon que vous utilisez la version 1 ou 2 (et ultérieure) du processeur.
Voyant d'accès de la carte mémoire
Chaque processeur BMX P34 ••••• comporte également un voyant d'accès à la carte mémoire.
description
Le tableau suivant décrit les voyants RUN, ERR, I/O, SER COM, CARDERR, CAN RUN, CAN ERR, ETH STS et CARDAC sur le panneau avant.
Libellé
Séquence
Indication
RUN (vert) : état opérationnel
allumé
Automate en marche normale, exécution du programme
clignotant
Automate en mode STOP ou bloqué par une erreur de logiciel
éteint
Automate non configuré (application absente, non valide ou incompatible)
ERR (rouge) : erreur détectée
allumé
Erreur processeur ou système détectée
clignotant
  • Automate non configuré (application absente, non valide ou incompatible)
  • Automate bloqué par une erreur de logiciel
éteint
Etat normal (pas d'erreur interne détectée)
I/O (rouge) : état d'entrée/sortie
allumé
  • Erreur d'entrée/sortie provenant d'un module ou d'une voie
  • Erreur de configuration détectée
éteint
Etat normal (pas d'erreur interne détectée)
SER COM (jaune) : état des données série
clignotant
Echange de données sur la liaison série en cours (réception ou émission)
éteint
Pas d'échange de données sur la liaison série
CARDERR (rouge) : erreur de carte mémoire détectée
Pour plus d'informations, reportez-vous à la section Gestion de la sauvegarde de projet pour les automates Modicon M340.
allumé
  • Absence de carte mémoire
  • Carte mémoire non reconnue
  • Contenu de la carte mémoire différent de l'application sauvegardée dans le processeur
éteint
  • Carte mémoire reconnue
  • Contenu de la carte mémoire identique à l'application sauvegardée dans le processeur
CAN RUN (vert) : opérations CANopen
allumé
Réseau CANopen en état opérationnel
clignotement rapide (alterne allumé 50 ms, éteint 50 ms)
Détection automatique du flux de données ou de services LSS en cours (alterne avec CAN ERR)
clignotement lent (alterne allumé 200 ms, éteint 200 ms)
Réseau CANopen en état pré-opérationnel
1 clignotement
Réseau CANopen arrêté
3 clignotements
Téléchargement du micrologiciel CANopen en cours
CAN ERR (rouge) : erreurs CANopen détectées
allumé
Bus CANopen arrêté
clignotement rapide (alterne allumé 50 ms, éteint 50 ms)
Détection automatique du flux de données ou de services LSS en cours (alterne avec CAN RUN)
clignotement lent (alterne allumé 200 ms, éteint 200 ms)
Configuration CANopen non valide
1 clignotement
Au moins un des compteurs d'erreurs détectées a atteint ou dépassé le niveau d'alerte
2 clignotements
Un événement de garde (NMT-esclave ou NMT-maître) ou un événement pulsation a eu lieu
3 clignotements
Le message SYNC n'a pas été reçu avant la fin de la période du cycle de communication
éteint
Pas d'erreur CANopen détectée
éteint
Pas d'activité de communication.
ETH STS (vert) : état de la communication Ethernet
allumé
Communication OK
2 clignotements
Adresse MAC incorrecte
3 clignotements
Liaison Ethernet non connectée
4 clignotements
Adresse IP en double
5 clignotements
Attente d'une adresse IP de serveur
6 clignotements
Mode sécurité (avec adresse IP par défaut)
7 clignotements
Conflit de configuration entre les commutateurs rotatifs et la configuration interne
CARDAC (vert) : accès à la carte mémoire
Remarque : Ce voyant se trouve sous le cache de protection de la carte mémoire.
allumé
L'accès à la carte est activé
clignotant
Activité présente sur la carte ; à chaque accès, le voyant de la carte s'éteint, puis s'allume de nouveau
éteint
L'accès à la carte est désactivé. Il est possible d'extraire la carte une fois que l'accès à la carte a été désactivé en générant un front montant sur le bit %S65.
Le tableau suivant décrit les voyants ETH ACT et ETH 100 sur le panneau avant d'un processeur V1.
Libellé
Séquence
Indication
ETH ACT (vert) : activité de communication Ethernet (émission/réception)
allumé
Liaison Ethernet détectée : pas d'activité de communication.
éteint
Pas de liaison Ethernet détectée.
clignotant
Liaison Ethernet et activité de communication détectées.
ETH 100 (vert) : vitesse de transmission Ethernet
allumé
Transmission Ethernet à 100 Mbits/s (Fast Ethernet).
éteint
Transmission Ethernet à 10 Mbits/s (Ethernet) ou aucune liaison détectée.
Le tableau suivant décrit les voyants ETH ACT et ETH LNK sur le panneau avant d'un processeur V2.
Libellé
Séquence
Indication
ETH ACT (vert) : activité de communication Ethernet (émission/réception)
allumé
Activité de communication détectée.
éteint
Pas d'activité de communication.
ETH LNK (vert) : état de la liaison Ethernet
allumé
Liaison Ethernet détectée.
éteint
Pas de liaison Ethernet détectée.
éteint
Pas d'activité de communication.
NOTE : Le clignotement est rapide lorsque le voyant est allumé pendant 50 ms, puis éteint pendant 50 ms.
NOTE : Le clignotement est lent lorsque le voyant est allumé pendant 200 ms, puis éteint pendant 200 ms.
