Mise en place des processeurs
|
|
|
Traduction de la notice originale
|
|
Mise en place des processeurs
|
|
|
Traduction de la notice originale
|
 DANGER |
|
RISQUE D'ELECTROCUTION
Débranchez toutes les sources d'alimentation avant d'installer le processeur.
Le non-respect de ces instructions provoquera la mort ou des blessures graves.
|
|

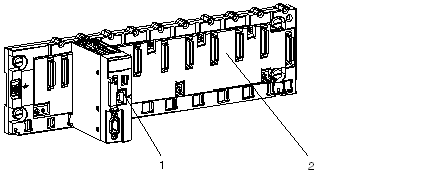

Numéro
|
Description
|
|---|---|
|
1
|
Processeur
|
|
2
|
Rack standard
|
 AVERTISSEMENT |
|
FONCTIONNEMENT IMPREVU DE L'EQUIPEMENT
Vérifiez qu'une carte mémoire adaptée est installée avant de brancher un nouveau processeur sur le rack. Une carte incorrecte peut entraîner un dysfonctionnement du système.
Consultez %SW97 pour vérifier l'état de la carte.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
|
|
Etape
|
Action
|
Illustration
|
|---|---|---|
|
1
|
Vérifiez que l'alimentation est hors tension et que la carte mémoire utilisée est appropriée.
|

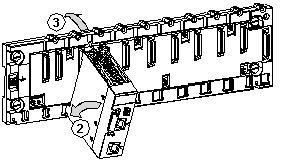

L'illustration suivante décrit les étapes 1 et 2.
 |
|
2
|
Positionnez les deux ergots de guidage situés à l'arrière du module (partie inférieure) dans les emplacements correspondants du rack.
Remarque : avant de placer les ergots, veillez à retirer le cache de protection.
|
|
|
3
|
Faites pivoter le module vers le haut du rack de façon à plaquer le module sur le fond du rack. Il est alors maintenu en place.
|
|
|
4
|

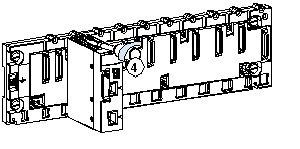

Serrez la vis de fixation pour assurer le maintien en position du module sur le rack.
Couple de serrage : 0,4 à 1,5 N•m (0,30 à 1,10 lbf-ft).
|
L'illustration suivante décrit l'étape 3.
 |
