Description physique des processeurs BMX P34 xxxx
Traduction de la notice originale
A propos de nous
Généralités
Les processeurs BMX P34 •••• diffèrent selon les composants qu'ils incluent.
Illustration

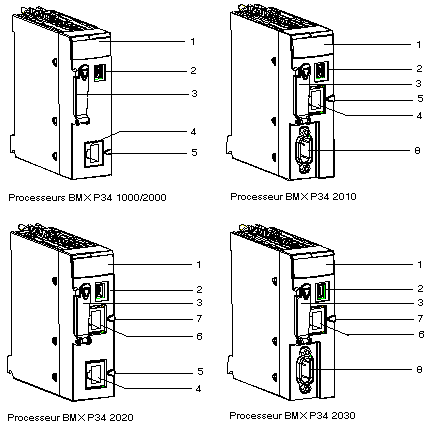

Les schémas suivants identifient les divers composants d'un processeur BMX P34 •••• :
Description
Le tableau suivant présente les composants d'un processeur BMX P34 ••••.
Repère
Fonction
1
Bloc de visualisation
2
Port USB
3
Cache de protection de la carte mémoire
4
Port série
5
Bague de repérage du port série (noire)
6
Port Ethernet
7
Bague de repérage du port Ethernet (verte)
8
Port CANopen
