Présentation
Une large gamme processeurs BMX P34 ••••• de différents niveaux de performances et capacités sont disponibles pour répondre à tous vos besoins.
Généralités
Les processeurs BMX P34 ••••• peuvent être installés sur les racks X80.
Fonctions
Les processeurs BMX P34 ••••• gèrent l'ensemble de la station automate, qui inclut les éléments suivants :
Illustration

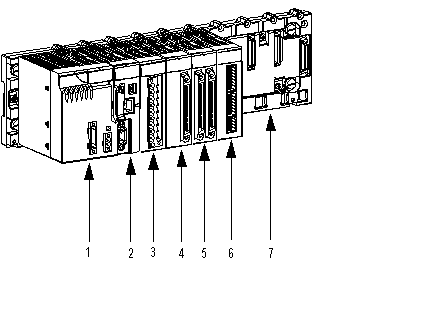

Le schéma ci-après représente une architecture gérée par un processeur :
Le tableau suivant identifie les éléments numérotés de la configuration représentée ci-dessus.
Numéro
Désignation
1
Module d'alimentation
2
Processeur
3
Module à bornier 20 broches
4
Module à 1 connecteur 40 broches
5
Module à 2 connecteurs 40 broches
6
Module de comptage
7
Rack
Références produit des processeurs

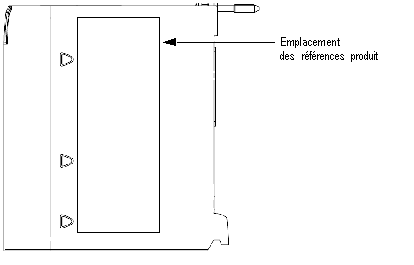

Le schéma suivant indique l'emplacement des références de produit sur le côté du processeur :
Caractéristiques principales des processeurs BMX P34 •••••
Le tableau suivant présente les caractéristiques principales des processeurs BMX P34 •••••.
Processeur
Nombre global maximal d'entrées/sorties TOR
Nombre global maximal d'entrées/sorties analogiques
Taille mémoire maximum
Liaison Modbus
Liaison CANopen maître intégrée
Liaison Ethernet intégrée
BMX P34 1000
512
128
2048 Ko
X
-
-
BMX P34 2000
1024
256
4096 Ko
X
-
-
BMX P34 2010/20102
1024
256
4096 Ko
X
X
-
BMX P34 2020
1024
256
4096 Ko
X
-
X
BMX P34 2030/20302
1024
256
4096 Ko
-
X
X
Légende
X
Disponible
-
Non disponible
