La communication d'E/S distantes repose sur un point unique de mise à la terre situé au niveau du module de communication. Le câble coaxial et les prises ne disposent d'aucune autre connexion à la terre permettant d'éliminer les boucles de mise à la terre basse fréquence.
Mise à la terre manquante
Un système de câblage doit toujours être relié à la terre pour assurer le fonctionnement correct des nœuds du réseau. Le système est relié à la terre via le processeur du module de communication d'E/S distantes. Si le câble est supprimé, la mise à la terre ne se fait plus.
Les blocs de mise à la terre assurent la mise à la terre même en l'absence de câble.
Les propriétés supplémentaires sont les suivantes :
-
Perte d'insertion basse
Ces blocs doivent être pris en compte dans l'affaiblissement du câble principal (à raison de 0,2 dB chacun) uniquement s'ils sont utilisés au nombre de cinq au minimum. L'impédance est de 75 Ω et la perte de retour de >40 dB.
-
Fréquence des applications à grande échelle

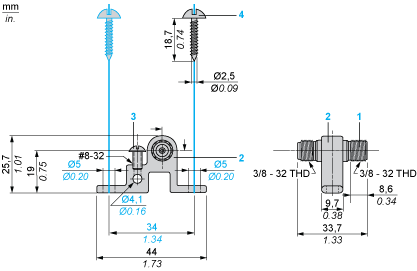

Structure d'un bloc de mise à la terre
Le bloc de mise à la terre 60-0545-000 est composé de deux connecteurs femelles F en ligne et d'un trou de vissage distinct permettant de connecter un fil de terre. Il présente deux trous de montage permettant de l'installer sur une surface plane.
1
Connecteur femelle F en ligne
2
Bloc de mise à la terre
3
Vis de verrouillage (pour le fil de terre)
4
Vis de fixation
NOTE : Des réglementations de construction locales peuvent exiger que le câble blindé soit mis à la terre, lorsque le système de câblage quitte et/ou pénètre un nouveau bâtiment (article NEC 820-33).
Protection contre la surtension
Une protection contre la surtension est disponible pour les câbles principaux de réseaux coaxiaux qui passent d'un bâtiment à un autre et sont exposés à la foudre. Le produit recommandé dispose de protecteurs de surtension internes contre les décharges électriques capables d'absorber des courants très élevés induits dans le système de câblage par la foudre. L'équipement indiqué subit des pertes d'insertion inférieures à 0,3 dB à la fréquence de fonctionnement du réseau. Les ports de station inutilisés doivent être fermés à l'aide d'un bouchon de terminaison de port 52-0402-000. Si vous le souhaitez, il est possible d'utiliser une gaine thermorétractable pour sceller les connexions F.
L'équipement doit être accessible afin d'en assurer la maintenance, et protégé des éléments extérieurs en cas d'installation à l'air libre. Les plots filetés doivent être connectés à la mise à la terre du bâtiment.
Le produit recommandé est Relcom Inc. Réf. CBT-22300G. Coordonnées
Relcom Inc.
2221 Yew Street Forest Grove, Oregon 97116, USA
Tél : (800) 382-3765
www.relcominc.com
