Présentation
Pour les Modules d'entrée analogiques, la mise à la terre doit être effectuée par des câbles analogiques. Les fils analogiques doivent être directement mis à la terre dès leur entrée dans l'armoire. Vous devez utiliser un rail de mise à la terre de câbles analogique. Cette section décrit cette approche.
Principe
Les parasites à fréquence élevée ne peuvent être déchargés que par des grandes surfaces ou des câbles de courte longueur.
Instructions
Respectez les instructions de câblage suivantes :
NOTE : il est recommandé d'utiliser le kit de mise à la terre STB XSP 3000 et les raccords de mise à la terre (STB XSP 3010 ou STB XSP 3020).
Assemblage du kit STB XSP 3000
Le kit suivant est utilisé pour augmenter la qualité du signal analogique.
Le tableau suivant décrit le kit de mise à la terre STB XSP 3000.
Eléments
Description
Supports latéraux et barrettes de terre

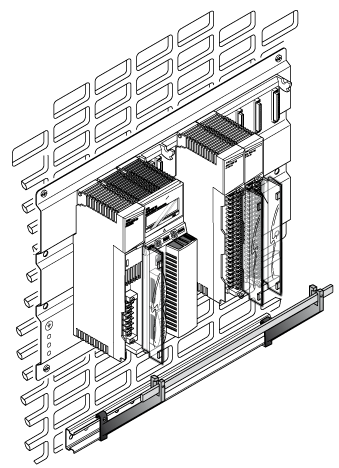

L'illustration suivante décrit l'assemblage des supports latéraux et de la barrette de terre.
Le tableau suivant décrit la procédure d'assemblage du kit de mise à la terre STB XSP 3000 :
Etape
Description
1
Poussez les supports latéraux contre les parois et serrez les vis.
2
Choisissez la longueur de la barre de terre.
3
Insérez le bornier de terre fonctionnel et serrez la vis.
4
Fixez la barre de terre sur les supports latéraux.
5

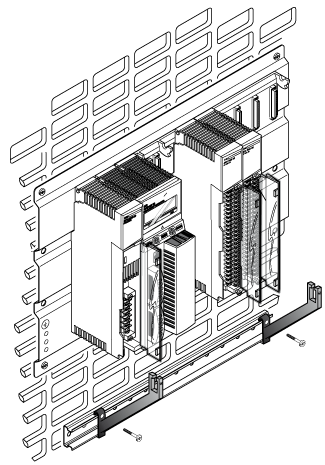

La figure suivante décrit l'assemblage final du STB XSP 3000.
Kit STB XSP 3010 et STB XSP 3020
Le tableau suivant décrit les différentes sections de câble (en AWG et mm²) :
Référence
AWG
mm2
STB XSP 3010
16 à 9
1.5 à 6.5
STB XSP 3020
10 à 7
5 à 11
Montage final

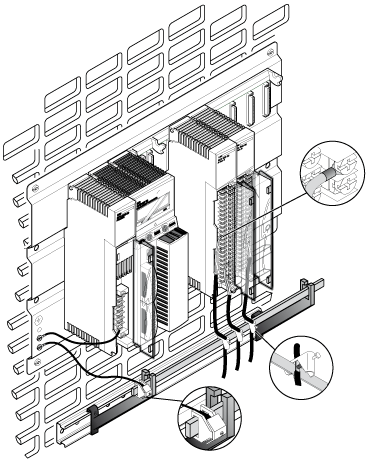

La figure suivante représente le montage final :
