Les commutateurs NxS permettent de construire les épines dorsales des structures de ligne. La disposition en cascade est prise en charge par les ports de l'épine dorsale.
Structure en anneau redondant
Grâce à la fonction du gestionnaire de redondance des modules NxS, vous pouvez fermer les deux extrémités d'une épine dorsale structurée en ligne pour en faire un anneau redondant. Les commutateurs NxS sont intégrés à l'anneau via les ports de l'épine dorsale (ports 6 et 7). Si une section n'est plus en état de fonctionner, le temps de réaction est de moins de 0,5 seconde pour atteindre jusqu'à 50 modules NxS mis en cascade.
Couplage redondant des segments de réseau
L'intelligence de commande intégrée du NxS permet le couplage redondant de plusieurs segments de réseau.
La connexion des deux segments de réseau s'effectue via deux chemins distincts. Aux commutateurs NxS de la ligne redondante est affectée la fonction de redondance par le réglage du commutateur DIP.
Les modules NxS de la ligne redondante et les commutateurs NxS de la ligne principale partagent leurs états de fonctionnement via la ligne de commande (sur le câble ETHERNET).
Si la communication ne peut pas être établie sur la ligne principale, les modules NxS redondants autorisent la ligne redondante en 0,5 seconde. Si la ligne principale fonctionne de nouveau, les commutateurs NxS de la ligne principale en informent les modules Nxs redondants. La ligne principale sera activée et la ligne redondante sera désactivée dans les 0,5 seconde.

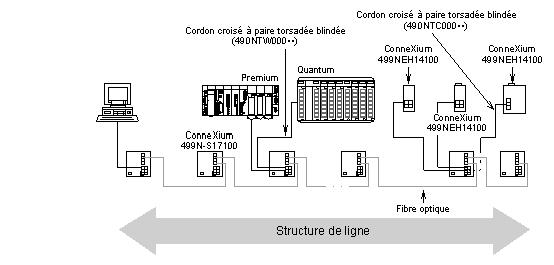

La figure suivante décrit une structure de ligne optique.

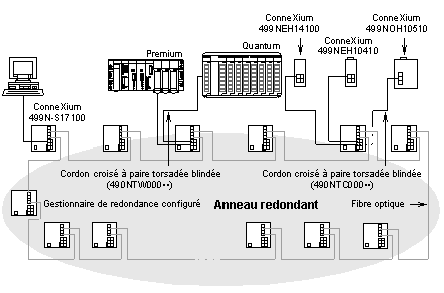

La figure suivante décrit une structure en anneau redondant.

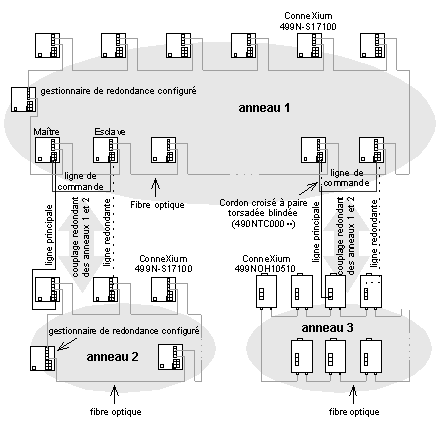

La figure suivante décrit un couplage redondant d'anneaux optiques.
