Commutateur ConneXium NxS
L'intelligence de commande du commutateur interne d'un ConneXium NxS permet le couplage redondant de plusieurs segments de réseau à un segment de réseau supérieur.
Le commutateur intègre jusqu'à 2 000 adresses, permettant la connexion de plusieurs sous-réseaux indépendants. Une fois réinitialisé, le commutateur supprime les adresses intégrées.
L'intégrité de liaison des ports est assurée grâce au test de liaison, conforme à la norme IEEE 802.3. En outre, si les signaux de paire de câble de réception sont connectés de manière incorrecte (si RD+ et RD- sont commutés), NxS le détecte automatiquement et inverse la polarité de connexion. Le commutateur ConneXium NxS utilise des connecteurs RJ-45 blindés reliés en interne conformément à la spécification MDI-X.
Instructions d'installation et de sécurité
AVIS
ALIMENTATION INCORRECTE
Etant donné que l'électricité sert à faire fonctionner cet équipement, respectez scrupuleusement les exigences de sécurité spécifiées dans les instructions de fonctionnement relatives aux tensions.
Le non-respect de ces instructions peut provoquer des dommages matériels.
AVIS
TENSIONS D'ALIMENTATION NON SELV
Les commutateurs ConneXium 10/100 Mbps 5TX/2FL ou les unités 7TX sont conçus pour fonctionner avec des tensions de sécurité très basses. Par conséquent, reliez uniquement des tensions très basses (SELV) conformes aux normes IEC950/EN60950/VDE0805 aux connexions de tension d'alimentation.
Le non-respect de ces instructions peut provoquer des dommages matériels.
Matériel

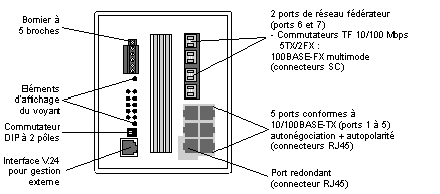

La figure suivante décrit les interfaces, les éléments d'affichage et les commandes du commutateur ConneXium 10/100 Mbps 5TX/2FX.

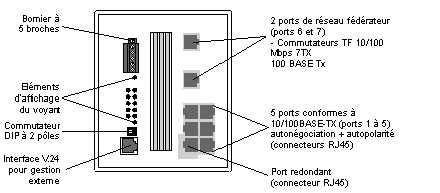

La figure suivante décrit les interfaces, les éléments d'affichage et les commandes du commutateur ConneXium 10/100 Mbps 7TX.
