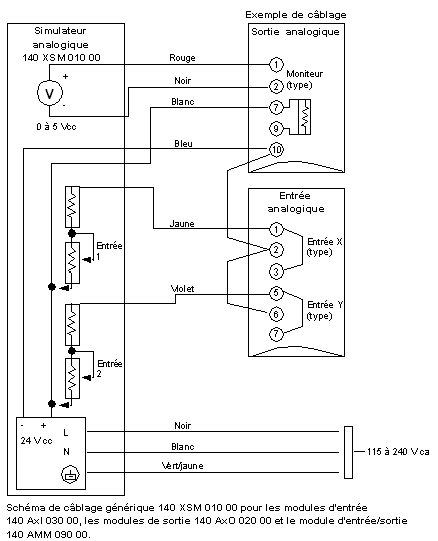

Le schéma suivant illustre une connexion type entre le simulateur, un module d'entrée 140 ACI 030 00 et un module de sortie 140 ACO 020 00. Le simulateur fournit une entrée variable de 4 à 20 mA au module d'entrée. L'entrée peut être lue par un processeur Quantum et, si nécessaire, transférée vers un module de sortie. Pour que le module de sortie fonctionne correctement, la boucle de courant principale doit être active et du courant 24 V cc alimente les bornes 9 et 10 avec une résistance de chute de tension de 249 Ω.
