Le module 140 XSM 010 00 simule des boucles de courant de 4 à 20 mA. Il fournit deux signaux analogiques réglables de 4 à 20 mA et une sortie fixe de 24 V cc . En outre, le simulateur mesure et affiche des tensions de 0 à 5 V cc.

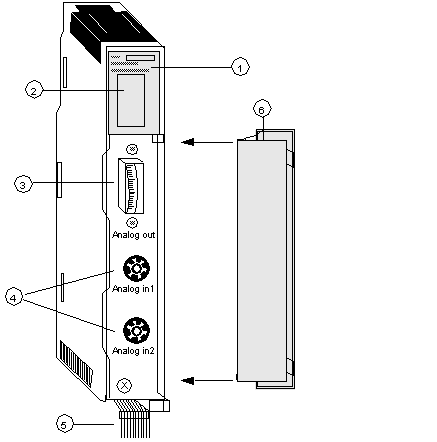

Le module simulateur comprend :
NOTE : Le 140 XSM 010 00 n'est pas un module fonctionnel. Il doit uniquement servir à tester, simuler et étalonner les modules Quantum d'entrée de courant.
1
Numéro de modèle, description du module, code couleur
2
Voyants
3
Voltmètre
4
Potentiomètres
5
Fils affectés d'un code de couleur
6
Capot amovible
NOTE : Le 140 XSM 010 00 peut être placé dans n'importe quel emplacement du Quantum.
