Description physique et montage des modules de redondance d'UC avancés
Traduction de la notice originale
Illustration

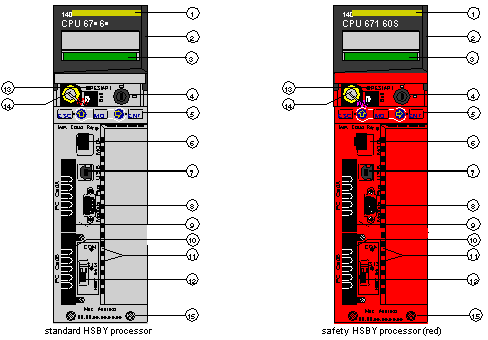

La figure ci-dessous représente un module de redondance d'UC avancé et ses composants.
1
Numéro du modèle, description du module, code couleur
2
Couvre-objectif (ouvert)
3
Ecran LCD (recouvert ici par le couvre-objectif)
4
Interrupteur à clé
5
Clavier (comportant 2 voyants rouges)
6
Port Modbus (RS-232) (RS-485)
7
Port USB
8
Port Modbus Plus
9
Emplacements PCMCIA A (dépend de la référence d'UC)
10
Emplacements PCMCIA B
11
Voyants (jaunes) pour la communication Ethernet
12
Port de communication à fibre optique HSBY
13
bouton de réinitialisation
14
Pile (installée par l'utilisateur)
15
2 vis
NOTE : les processeurs avancés Quantum sont équipés d'un seul emplacement PCMCIA (B) ou de deux emplacements PCMCIA (A et B) pouvant accueillir des cartes PCMCIA Schneider (les autres cartes ne sont pas prises en charge).
