La figure ci-dessous présente un récapitulatif des distances maximum autorisées pour les différents segments de bus X et extensions de bus X :
-
pour chaque segment de bus X (X1, X2 ou X3) : longueur maximum 100 mètres
-
pour chaque extension de bus X (XD1 ou XD2) : longueur maximum 250 mètres
Illustration :
Compte tenu de ces éléments, la distance maximum entre le processeur et les modules les plus éloignés peut être de 350 mètres.
Cette distance de 350 mètres n'est possible que pour les modules d'entrées/sorties TOR simples. Les illustrations suivantes indiquent les restrictions en fonction du type de module.

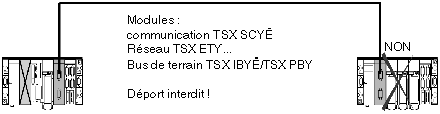

NOTE : une extension est interdite pour les modules de communication TSX SCY •••/TSX ETY•••/TSX IBY •••/TSX PBY •••. Ces modules doivent être situés sur le segment principal du bus X1
Modules d'E/S TOR simples et de sécurité
Illustration :
Modules d'E/S TOR mixtes, analogiques, métiers, bus capteurs/actionneurs
Illustration :
NOTE : pour les modules suivants :
-
TSX DEY 16 FK avec indice PV ≥ 06,
-
TSX DMY 28FK / 28RFK
-
TSX AEY 810/1614
-
TSX ASY 410 avec indice PV ≥ 11,
-
TSX ASY 800
-
TSX CTY 2C
-
TSX CAY 22/42/33
distance maximum autorisée (câble d'extension et longueur de câble de bus X) : 225 mètres.
Illustration :
ATTENTION
