La configuration du module comme maître ou esclave est automatique :
-
si le module est installé sur le rack d'adresse 0, il sera automatiquement déclaré comme maître.
-
si le module est installé sur un rack d'adresse différente de 0, il sera automatiquement déclaré comme esclave.
NOTE : Si 2 racks sont déclarés à l'adresse 0, le module maître doit être positionné sur le rack hébergeant les adresses de module « basses », comme indiqué dans la figure ci-dessous.
Adresses modules « basses » :
-
adresses 0 à 6 sur TSX RKY 8EX
-
adresses 0 à 4 sur TSX RKY 6EX
-
adresses 0 à 2 sur rack TSX RKY 4EX

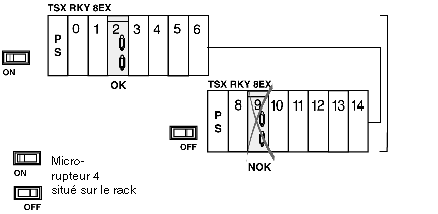

Exemple : 2 racks TSX RKY 8EX à l'adresse 0.
NOTE : Si deux racks sont déclarés à l'adresse 0, le rack hébergeant les modules possédant les adresses « hautes » ne peut pas accueillir de module d'extension esclave.
Adresses modules « hautes » :
-
adresses 8 à 14 sur rack TSX RKY 8EX
-
adresses 8 à 12 sur rack TSX RKY 6EX
-
adresses 8 à 10 sur rack TSX RKY 4EX
