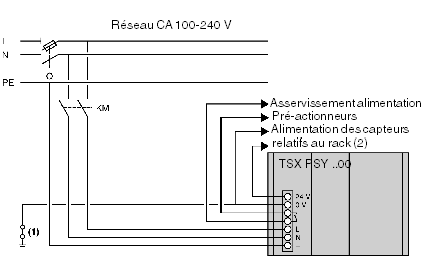

Raccordement d'une station automate constituée d'un seul rack
Illustration :
Q : sectionneur général
KM : contacteur de ligne ou disjoncteur
(1) barrette d'isolement pour recherche d'un défaut de mise à la masse
(2) courant disponible :
NOTE : Fusibles de protection : les modules d'alimentation à courant alternatif TSX PSY 2600/5500/8500 sont équipés d'origine d'un fusible de protection. Ce fusible, en série avec l'entrée L est situé à l'intérieur du module et donc inaccessible.

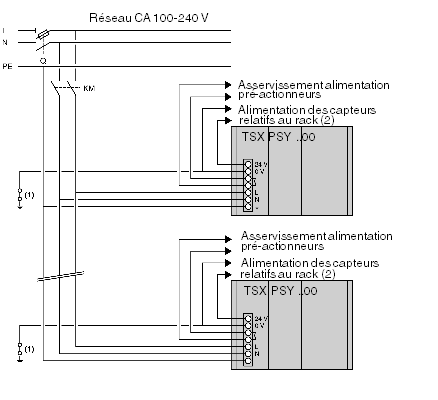

Raccordement d'une station automate constituée de plusieurs racks
Illustration :
NOTE : Dans le cas de plusieurs stations automate, alimentées à partir d'un même réseau, le principe de raccordement est identique.
Q : sectionneur général
KM : contacteur de ligne ou disjoncteur
(1) barrette d'isolement pour recherche d'un défaut de mise à la masse
(2) courant disponible :
NOTE : Fusibles de protection : les modules d'alimentation à courant alternatif TSX PSY 2600/5500/8500 sont équipés d'origine d'un fusible de protection. Ce fusible, en série avec l'entrée L est situé à l'intérieur du module et donc inaccessible.
