Règles de raccordement des alimentations TSX PSY

Généralités

Les modules d'alimentation TSX PSY ••• sur chaque rack sont équipés d'un bornier non amovible, possédant un volet de protection, qui est utilisé pour le raccordement de l'alimentation, le relais d'alarme, la terre de protection et, pour les alimentations en courant alternatif, l'alimentation de capteurs 24 VCC.

Ce bornier à vis est équipé de vis à bride prisonnière pouvant raccorder un maximum de 2 fils d'une section de 1,5 mm 2 (14 AWG) avec embouts, ou un fil d'une section de 2,5 mm 2 (12 AWG) (couple de serrage maximum sur le bornier terminal : 0,8 Nm).

Les fils sortent verticalement vers le bas. Ceux-ci peuvent être maintenus par un collier serre-câble.

Dessin d’illustration

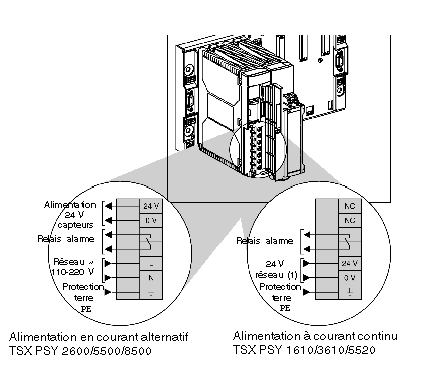

Ce diagramme présente le bornier à vis :

(1) 24V-48V alternatif pour l'alimentation TSX PSY 5520

DANGER

CHOC ELECTRIQUE - TENSION D'ALIMENTATION INCORRECTE

Pour les modules d'alimentation TSX PSY 5500/8500, positionnez le sélecteur de tension en fonction de la tension secteur utilisée (110 ou 220 VCA).

Le non-respect de ces instructions provoquera la mort ou des blessures graves.

Prévoyez un dispositif de protection et de coupure de l'alimentation en amont de la station automate.

Lors du choix des organes de protection, l'utilisateur devra tenir compte des courants d'appels définis dans les tableaux de caractéristiques de chaque alimentation.

NOTE : comme les modules d'alimentation en courant continu TSX PSY 1610/2610/5520 ont un fort courant d'appel, il est déconseillé de les utiliser sur des réseaux à courant continu ayant une protection en limitation de courant réentrante (flood back).

Lorsqu'un module d'alimentation est raccordé au réseau de courant continu, il est impératif de restreindre la longueur du câble d'alimentation, ce qui contribue à empêcher les pertes de transmission.

Module d'alimentation TSX PSY 1610 :
- longueur limitée à 30 mètres (60 mètres aller et retour) avec fils de cuivre et section de 2,5 mm2 (12 AWG),
- longueur limitée à 20 mètres (40 mètres aller et retour) avec fils de cuivre et section de 1,5 mm2 (14 AWG).
Module d'alimentation TSX PSY 3610 et TSX PSY 5520 :
- longueur limitée à 15 mètres (30 mètres aller et retour) avec fils de cuivre et section de 2,5 mm2 (12 AWG),
- longueur limitée à 10 mètres (20 mètres aller et retour) avec fils de cuivre et section de 1,5 mm2 (14 AWG).

AVERTISSEMENT

MISE A LA TERRE DE L'ALIMENTATION EN COURANT CONTINU

Le 0 V et la terre physique sont reliés en interne dans les automates, les accessoires de câblage réseau, et certaines consoles de commande.

Pour les applications utilisant une installation « flottante », il faut prendre certaines mesures en ce qui concerne les raccordements. Elles dépendent du mode d'installation retenu. Dans ces cas, il est impératif d'utiliser des alimentations en courant continu isolées.

Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
