Ouverture de la page

Les CPU autonomes BMEP584040, BMEP585040 et BMEP586040 contiennent une page Web Visualiseur de rack. Cette page est accessible à partir de l'onglet Diagnostics (Système > Visualiseur de rack).

NOTE : vous devrez peut-être patienter quelques secondes le temps que le Visualiseur de rack réplique votre configuration.

Exemple

Dans cet exemple, la page Visualiseur de rack présente une CPU autonome sur son rack avec une alimentation :

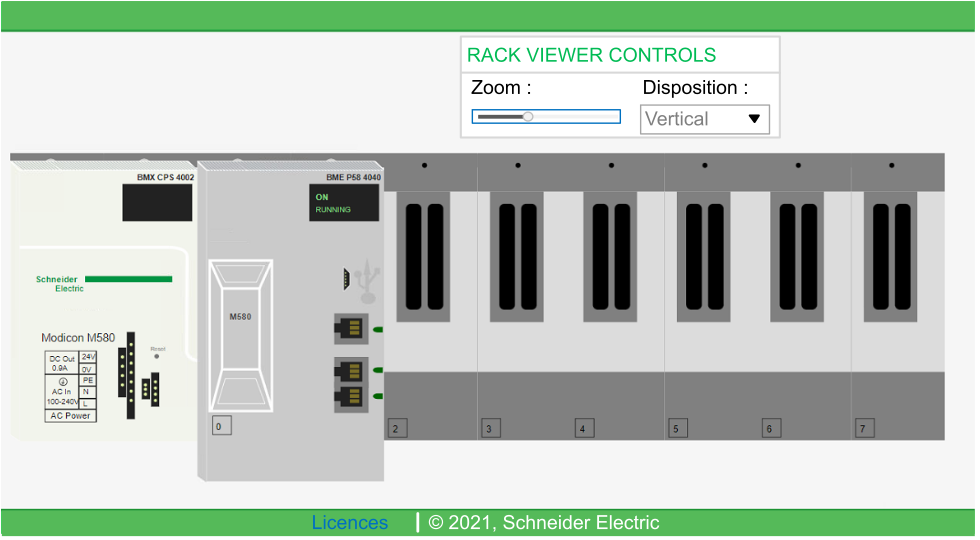

Page Visualiseur de rack (CPU autonome) :

Voir également l'exemple de la page Visualiseur de rack pour une CPU redondante (Hot Standby).

Informations fournies

Le rack affiché en haut à gauche dans le Visualiseur de rack représente le rack local avec la CPU.

La page Visualiseur de rack offre plusieurs options de navigation et d'affichage :

Commande

Sélection

Description

Disposition (menu)

Horizontal

Les stations RIO sont affichées de haut en bas sous le bus primaire avec, en haut, la station RIO portant le numéro le plus petit.

Vertical

Les stations RIO sont affichées de gauche à droite sous le bus primaire avec, à gauche, la station RIO portant le numéro le plus petit.

Zoom (menu)

Zoom

Effectuez un zoom avant en faisant glisser la commande vers la droite. Effectuez un zoom arrière en faisant glisser la commande vers la gauche.

Double-cliquez sur une CPU dans le Visualiseur de rack pour afficher les informations suivantes :

Pour obtenir une description des champs ci-dessus, reportez-vous à la page Visualiseur de rack d'une CPU redondante (Hot Standby).

Vous obtenez les données de CPU suivantes :

  • Référence de la CPU

  • Bus, station, rack et emplacement

  • Etat de la CPU (RUN, ERR et I/O)

  • Informations sur le processeur et la carte réseau

  • Nom de l'application (sur la CPU)
