Présentation

Control Expert fournit des informations de diagnostic pour le système de redondance d'UC M580 dans les écrans suivants de l'interface utilisateur graphique :

• Visualiseur d'état de redondance d'UC dans la barre des tâches de Control Expert.

• Onglet Informations de la fenêtre Animation de l'UC.

Visualiseur d'état de redondance d'UC

Lorsque Control Expert est connecté au système de redondance d'UC, il affiche l'état de redondance de chacun PAC, notamment :

• l'état des UC A et B ;

• l'état comparatif de la logique en cours d'exécution sur le PAC redondant ;

• en cas de différence de logique, le nombre de modifications apportées à l'application en cours d'exécution sur le PAC primaire.

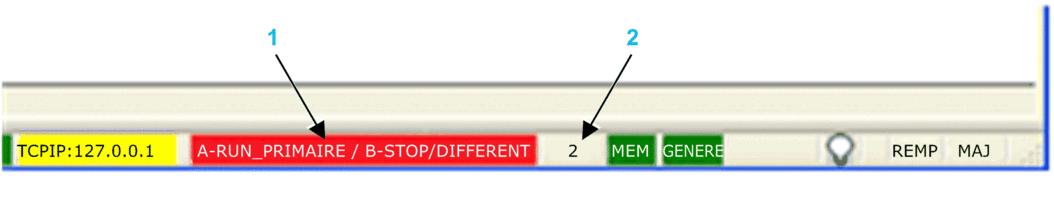

Le visualiseur d'état de redondance d'UC à l'apparence suivante :

1 Etat de redondance d'UC

2 Nombre de modifications

Etats possibles des PAC A et B :

• RUN_PRIMARY

• RUN_STANDBY

• STOP

• WAIT

L'état de la logique du PAC redondant est également indiqué, soit :

• EQUAL (fond vert) : il n'y a pas de différence de logique.

• DIFFERENT (fond rouge) : des modifications en ligne ont été apportées à l'application du PAC primaire, mais n'ont pas été transférées vers le PAC redondant.

Une information d'état supplémentaire s'affiche lorsqu'au moins une tâche (MAST, FAST ou SAFE) n'est pas synchronisée entre les automates primaire et redondant : TASK NOSYNC (fond rouge) :

Dans ce cas, il est recommandé d'analyser les données « MAST_SYNCHRONIZED », « FAST_SYNCHRONIZED » et « SAFE_SYNCHRONIZED » fournies dans le DDT T_M_ECPU_HSBY afin d'identifier la tâche qui n'est pas synchronisée.

Onglet Informations de la redondance d'UC

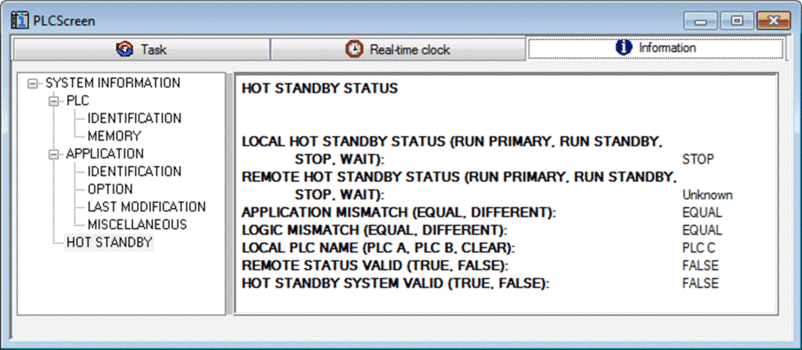

Pour visualiser l'état du système de redondance d'UC, consultez l'onglet Animation > Informations la fenêtre Configuration de l'UC :

L'onglet Informations contient un mot relatif à l'état :
