Emplacement sur le rack local

Chaque système autonome M580 nécessite un module CPU. La CPU est installée dans l'emplacement pouvant accueillir deux modules situé immédiatement à droite de l'alimentation dans le rack local principal. La CPU ne peut pas être insérée à d'autres emplacements ni dans un autre rack. Si la configuration du rack local comprend des racks d'extension, affectez l'adresse 00 au rack qui contient la CPU.

NOTE : Reportez-vous à la liste des modules CPU autonomes M580.

Dimensions

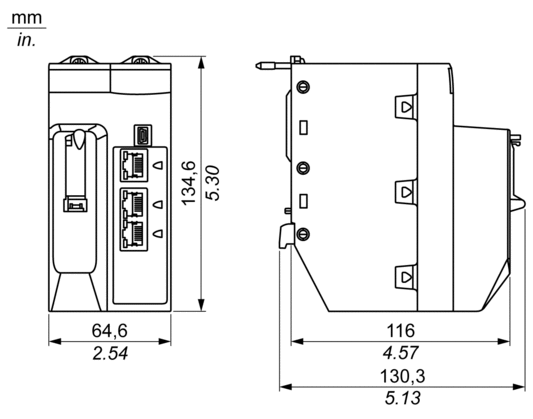

La figure suivante indique les dimensions frontales et latérales d'une CPU autonome M580 :

NOTE : Tenez compte de la hauteur de la CPU lorsque vous planifiez l'installation du rack local. La CPU dépasse le bord inférieur du rack de :

  • 29,49 mm (1,161 po) pour un rack Ethernet

  • 30,9 mm (1,217 po) pour un rack X Bus

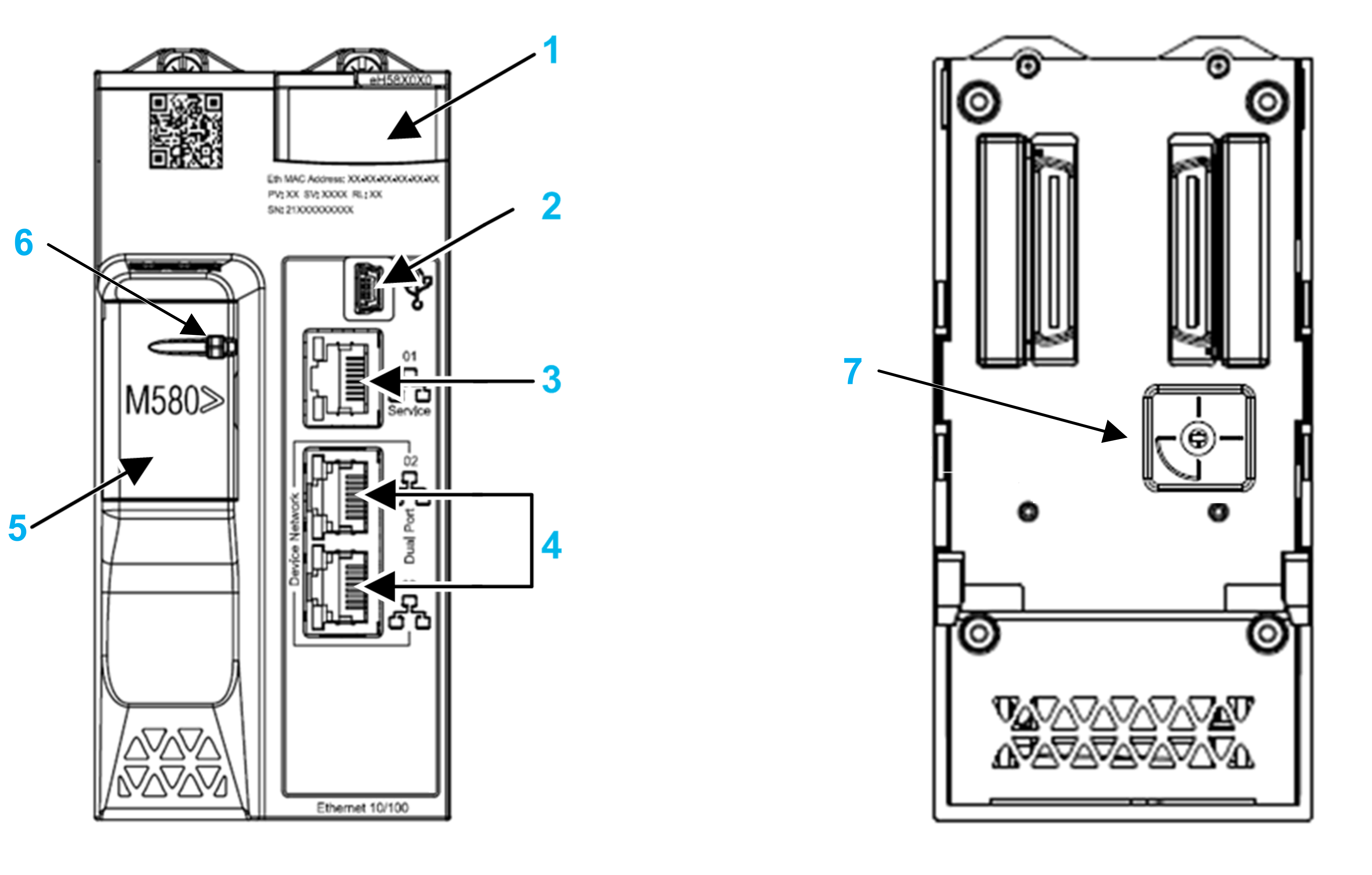

Vues avant et arrière

Les CPU autonomes M580 présentent le même panneau avant. Les spécificités suivantes existent selon la CPU choisie :

  • BMEP58•020 : le service intégré de scrutation des E/S Ethernet ne prend en charge que le réseau DIO.

  • BMEP58•040 : le service intégré de scrutation des E/S Ethernet prend en charge les réseaux RIO et DIO.

Caractéristiques physiques :

1 Panneau d'affichage LED pour le diagnostic et l'état de la CPU

2 Port USB mini-B pour la configuration du module via l'instance Control Expert en cours d'exécution sur le PC

3 Connecteur Ethernet RJ45 pour le port de service

4 Connecteurs RJ45 servant de port double au réseau Ethernet

5 Emplacement de carte mémoire SD (protégé par un cache)

6 Cache verrouillable pour carte mémoire SD (cache verrouillable)

7 Sélecteur rotatif de cybersécurité

Sélecteur rotatif de cybersécurité

Utilisez le commutateur rotatif situé à l'arrière de chaque M580 CPU pour configurer un mode de fonctionnement de cybersécurité pour le module :

Voici les positions du commutateur :

  • Standard : le module prend en charge les fonctions de cybersécurité de base.

  • Avancé : le module prend en charge les fonctions de cybersécurité avancées.

  • RAZ : la configuration de cybersécurité initiale du module est rétablie.

En sortie d'usine, le commutateur est réglé sur Standard.

NOTE : Le sélecteur rotatif du mode de fonctionnement sera disponible dans les versions ultérieures du produit. Pour cette version du produit, le mode de fonctionnement est automatiquement réglé sur Standard, quelle que soit la position du sélecteur.
