Présentation

La dernière tâche dans cet exemple consiste à ajouter des items d'E/S à la configuration du STB NIC 2212 et de ses huit modules d'E/S :

  • Utilisez le logiciel de configuration Advantys pour identifier la position relative des entrées et des sorties de chaque module d'E/S.

  • Utilisez l'Editeur d'équipement Control Expert pour créer des items d'entrée et sortie, en définissant chacun d'eux :

    • nom,

    • type de données,

Types et tailles des items d'E/S

L'objectif est de créer un ensemble d'items d'entrée et de sortie égal à la taille des entrées et des sorties spécifiée pour le STB NIC 2212. Dans cet exemple, il faut créer les items pour :

  • 19 octets d'entrées,

  • 6 octets de sorties.

L'Editeur d'équipement Control Expert offre une grande flexibilité de création d'items d'entrée et sortie. Vous pouvez créer les items d'entrée et de sortie par groupes de un ou plusieurs bits uniques, d'octets de 8 bits, de mots de 16 bits, de mots doubles de 32 bits ou de valeurs flottantes IEEE de 32 bits. Le nombre d'items créés dépend du type de données et de la taille de chaque item.

Dans l'exemple de projet, les items suivants ont été créés :

  • bits discrets pour les entrées et sorties numériques,

  • mots de 8 ou 16 octets pour les entrées et sorties analogiques.

Affectation des items d'entrée et de sortie

Utilisez la page Image de bus de terrain de la fenêtre Vue d'ensemble d'image d'E/S dans le logiciel de configuration Advantyspour identifier le nombre et le type d'items d'E/S à créer, comme suit :

Etape

Action

1

Dans le logiciel de configuration Advantys, sélectionnez Island → I/O Image Overview. La fenêtre I/O Image s'affiche sur la page Fieldbus Image.

2

Sélectionnez la première cellule (mot 1, cellule 0) du tableau Input Data pour afficher (au milieu de la page) une description des données de cellule et de son module source.

3

Notez les informations sur le mot, les bits, le module et l'item pour cette cellule.

4

Répétez les étapes 2 et 3 pour chaque cellule contenant un S ou un entier.
NOTE : L'image de bus de terrain présente les données d'entrée et de sortie sous forme de mots de 16 bits (en commençant par le mot 1). Vous devez réorganiser ces données pour l'Outil de configuration Ethernetde Control Expert, qui présente les mêmes données sous la forme d'octets de 8 bits (en commençant par l'octet 0).
NOTE : lorsque vous créez des items, alignez ceux ayant le type de données WORD et DWORD, de la façon suivante :

  • Les items WORD doivent être alignés sur une limite de 16 bits.

  • Les items DWORD doivent être alignés sur une limite de 32 bits.

Ce processus génère les tables de données d'entrée et de sortie :

Données d'entrée :

Image de bus de terrain Advantys

Items EIP Control Expert

Module STB

Description

Mot

Bit(s)

Octet

Bit(s)

1

0 - 15

0

0 - 7

NIC 2212

Etat d'octet de poids faible

1

0 - 7

Etat d'octet de poids fort

2

0-1

2

0-1

DDI 3230

données d'entrée

2-3

2-3

DDI 3230

état d'entrée

4-5

4-5

DDO 3200

écho de données de sortie

6-7

6-7

DDO 3200

état de sortie

8-11

3

0-3

DDI 3420

données d'entrée

12-15

4-7

DDI 3420

état d'entrée

3

0-3

4

0-3

DDO 3410

écho de données de sortie

4-7

4-7

DDO 3410

état de sortie

8-13

5

0-5

DDI 3610

données d'entrée

14-15

6-7

Sans objet

inutilisé

4

0-5

6

0-5

DDI 3610

état d'entrée

6-7

6-7

Sans objet

inutilisé

8-13

7

0-5

DDO 3600

écho de données de sortie

14-15

6-7

Sans objet

inutilisé

5

0-5

8

0-5

DDO 3600

état de sortie

6-15

8

6-7

Sans objet

inutilisé

9

0 - 7

6

0 - 15

10

0 - 7

AVI 1270

données d'entrée canal 1

11

0 - 7

7

0 - 7

12

0 - 7

AVI 1270

état d'entrée canal 1

8-15

13

0 - 7

Sans objet

inutilisé

8

0 - 15

14

0 - 7

AVI 1270

données d'entrée canal 2

15

0 - 7

9

0 - 7

16

0 - 7

AVI 1270

état d'entrée canal 2

8-15

17

0 - 7

AVO 1250

état de sortie canal 1

10

0 - 7

18

0 - 7

AVO 1250

état de sortie canal 2

8-15

Sans objet

Sans objet

Sans objet

inutilisé

Données de sortie :

Image de bus de terrain Advantys

Items EIP Control Expert

Module

Description

Mot

Bit(s)

Octet

Bit(s)

1

0-1

0

0-1

DDO 3200

données de sortie

2-5

2-5

DDO 3410

données de sortie

6-7

6-7

Sans objet

inutilisé

8-13

1

0-5

DDO 3600

données de sortie

14-15

6-7

Sans objet

inutilisé

2

0 - 15

2

0 - 7

AVO 1250

données de sortie canal 1

3

0 - 7

3

0 - 15

4

0 - 7

AVO 1250

données de sortie canal 2

5

0 - 7

Cet exemple illustre comment créer 19 octets d'entrées et 6 octets de sorties. Pour utiliser efficacement l'espace, il crée les items dans l'ordre suivant :

  • items de bit d'entrée,

  • items de mot et d'octet d’entrée,

  • items de bit de sortie,

  • items de mot et d'octet de sortie.

Création des items de bit d'entrée

Pour créer les items de bit d'entrée de l'exemple de STB NIC 2212, en commençant par les 16 entrées TOR de l'état NIC 2212, procédez comme suit :

Etape

Action

1

Dans le Navigateur de DTM, sélectionnez le DTM du module BMENOC0301/11.

2

Exécutez l'une des actions suivantes :

  • Dans le menu principal, sélectionnez Edition > Ouvrir .

    – ou –

  • Effectuez un clic droit Ouvrir dans le menu déroulant.

Résultat : L'Editeur d'équipement s'ouvre, affichant le DTM de la CPU.

3

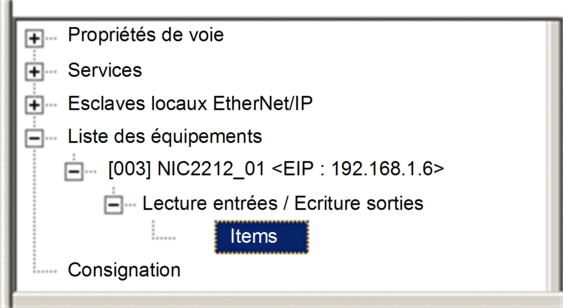

Dans le volet gauche de l'Editeur d'équipement, recherchez et sélectionnez le nœud Items du module d'interface réseau STP NIC 2212 :

4

La fenêtre Items s'affiche:

5

Cliquez sur l'onglet Entrée (bit) pour ouvrir cette page.

6

Sur la page Entrée (bit), saisissez le nom racine par défaut suivant (qui représente l'état de l'équipement) dans la zone Racine des noms d'items par défaut : DDI3232_in_data .

7

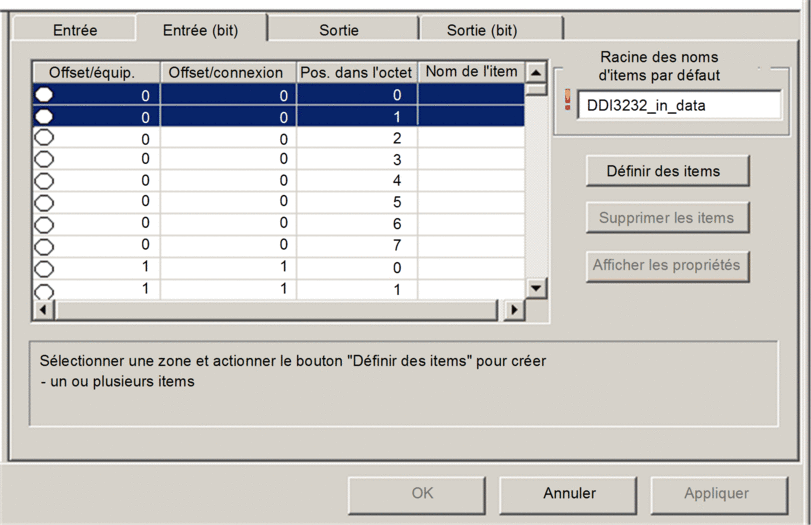

Dans la liste des items , sélectionnez les deux premières lignes du tableau. (Elles représentent les bits 0 et 1 de l'octet.)

8

Cliquez sur le bouton Définir des items.

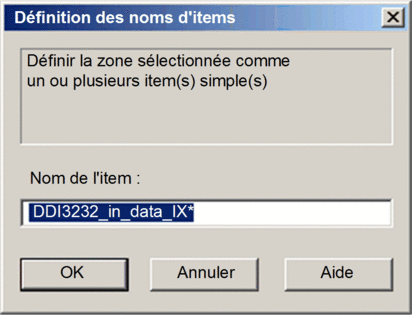

Résultat : la boîte de dialogue Définition des noms d'items s'affiche :

NOTE : l'astérisque (*) indique la création d'une série d'items TOR ayant la même racine de nom.

9

Acceptez le nom d'item par défaut et cliquez sur OK.

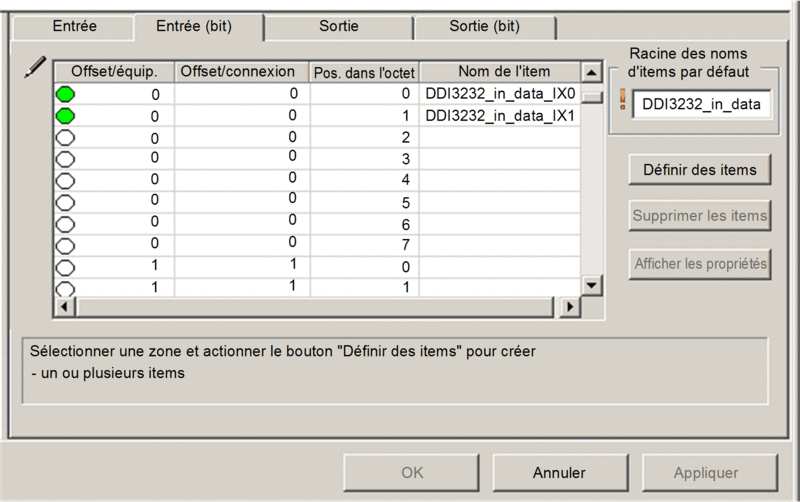

Résultat : 2 items d'entrée discrète sont créés :

10

Cliquez sur Appliquer pour enregistrer les nouveaux items et laisser la page ouverte.

11

Répétez les étapes 6 à 10 pour chaque groupe d'items d'entrée TOR à créer. Dans cet exemple, cela inclut les items pour chacun des groupes suivants :

  • Octet : 0, Bits : 2-3, Racine des noms d'items par défaut : DDI3230_in_st

  • Octet : 0, Bits : 4-5, Racine des noms d'items par défaut : DDO3200_out_echo

  • Octet : 0, Bits : 6-7, Racine des noms d'items par défaut : DDO3200_out_st

  • Octet : 1, Bits : 0-3, Racine des noms d'items par défaut : DDI3420_in_data

  • Octet : 1, Bits : 4-7, Racine des noms d'items par défaut : DDI3420_in_st

  • Octet : 2, Bits : 0-3, Racine des noms d'items par défaut : DDO3410_out_echo

  • Octet : 2, Bits : 4-7, Racine des noms d'items par défaut : DDO3410_out_st

  • Octet : 3, Bits : 0-5, Racine des noms d'items par défaut : DDI3610_in_data

  • Octet : 4, Bits : 0-5, Racine des noms d'items par défaut : DDI3610_in_st

  • Octet : 5, Bits : 0-5, Racine des noms d'items par défaut : DDO3600_out_echo

  • Octet : 6, Bits : 0-5, Racine des noms d'items par défaut : DDO3600_out_st

12

La tâche suivante consiste à créer les octets et mots d'entrée.

Création des items d'entrée

Pour créer les items d'entrée de l'exemple du STB NIC 2212, en commençant par un octet de données d'entrée contenant l'état de l'octet de poids faible du module STP NIC 2212, procédez comme suit :

Etape

Action

1

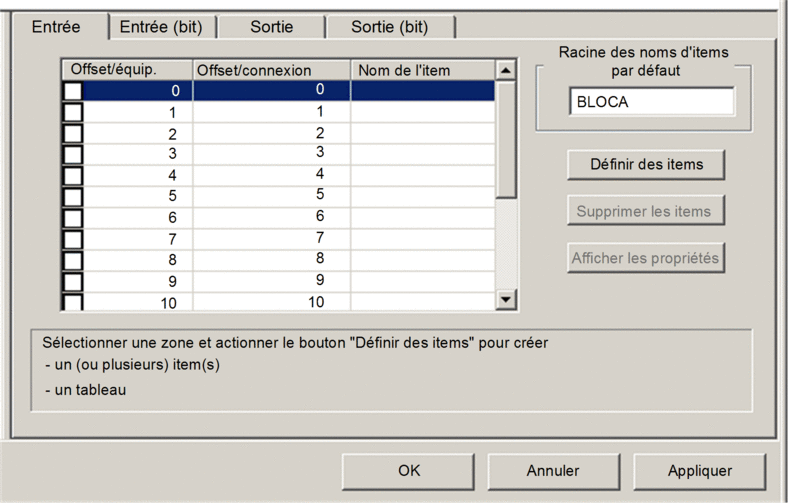

Cliquez sur l'onglet Entrée pour revenir à cette page :

NOTE : Dans cet exemple, les colonnes Offset/équip. et Offset/connexion représentent l'adresse octale. Les items que vous créez seront soit un octet de 8 bits, soit un mot de 16 bits.

2

Dans la zone Racine des noms d'items par défaut, entrez : NIC22212_01_LO_st.

3

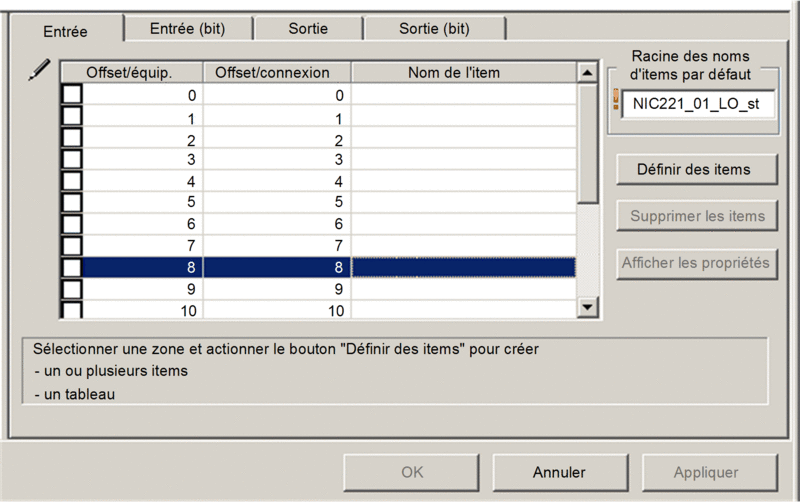

En commençant par le premier mot d'entrée complet disponible, sélectionnez la ligne correspondant à l'octet 8 :

4

Cliquez sur le bouton Définir des items.

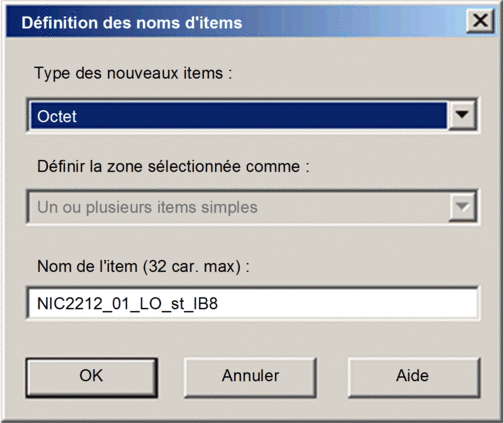

Résultat : la boîte de dialogue Définition des noms d'items s'affiche :

5

Sélectionnez Octet dans la zone Type des nouveaux items, puis cliquez sur OK.

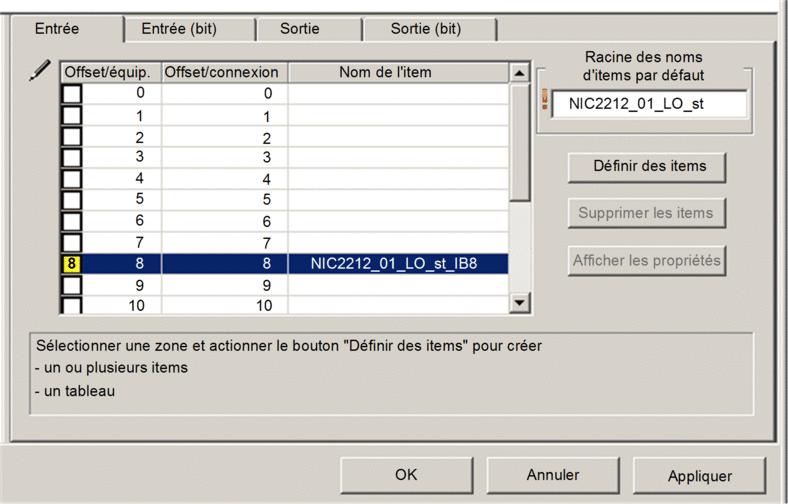

Résultat : Un nouvel item d'octet est créé :

6

Cliquez sur Appliquer pour enregistrer les nouveaux items et maintenir la page ouverte.

7

Répétez les étapes 2 à 6 pour chaque item d'entrée de mot ou d'octet à créer.

NOTE : Le nombre de lignes sélectionnées pour un nouvel item varie selon le type de l'item. Si l'item est un :

  • octet : sélectionnez une ligne.

  • mot : sélectionnez deux lignes, en commençant au prochain mot complet disponible.

Dans cet exemple, vous allez créer les items pour chacun des groupes suivants :

  • Octet : 9, Racine des noms d'items par défaut : NIC2212_01_HI_st

  • Octet : 10, Racine des noms d'items par défaut : AVI1270_CH1_in_data

  • Octet : 12, Racine des noms d'items par défaut : AVI1270_CH1_in_st

  • Mot : 14-15, Racine des noms d'items par défaut : AVI-1270_CH2_in_data

  • Octet : 16, Racine des noms d'items par défaut : AVI1270_CH2_in_st

  • Octet : 17, Racine des noms d'items par défaut : AVO1250_CH1_out_st

  • Octet : 18, Racine des noms d'items par défaut : AVO1250_CH2_out_st

8

La tâche suivante consiste à créer les bits de sortie.

Création des items de bit de sortie

Pour créer les items de bit de sortie de l'exemple de STB NIC 2212, en commençant par les 2 bits de sortie du module STB DDO 3200, procédez comme suit :

Etape

Action

1

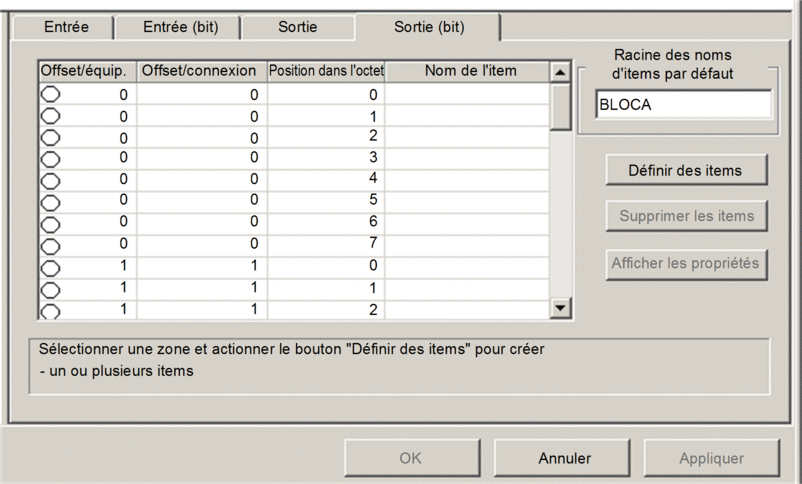

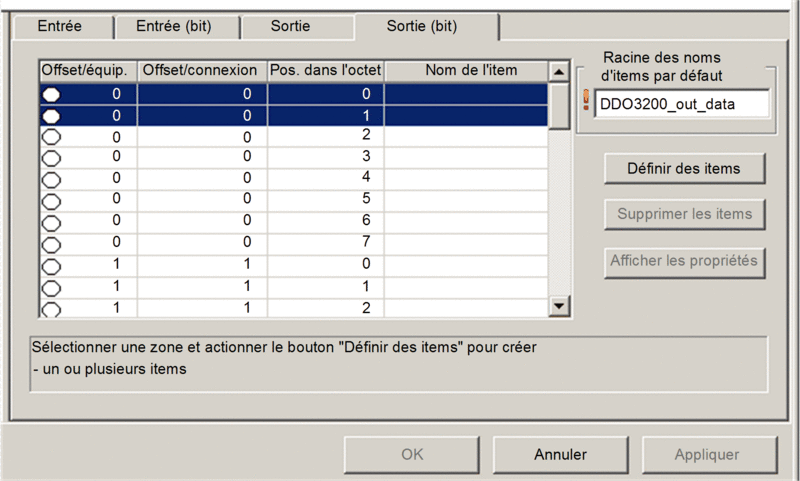

Cliquez sur l'onglet Sortie (bit) pour ouvrir la page suivante :

NOTE : Les colonnes Offset/équip. et Offset/connexion représentent l'adresse octale d'une sortie, tandis que la colonne Position dans octet indique la position du bit (au sein de l'octet) de chaque item TOR de sortie.

2

Dans la zone Racine des noms d'items par défaut, entrez : DDO3200_out_data.

3

Dans la liste des items, sélectionnez les lignes correspondant aux bits 0 à 1 dans l'octet 0, c'est-à-dire les 2 premières lignes :

4

Cliquez sur le bouton Définir des items.

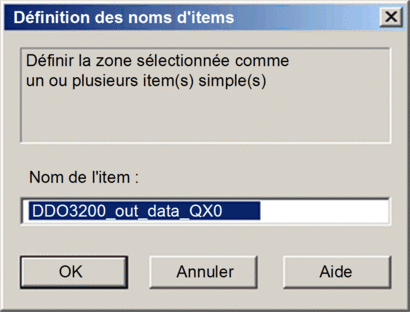

Résultat : la boîte de dialogue Définition des noms d'items s'affiche :

NOTE : l'astérisque (*) indique la création d'une série d'items TOR ayant la même racine de nom.

5

Acceptez le nom de sortie par défaut et cliquez sur OK.

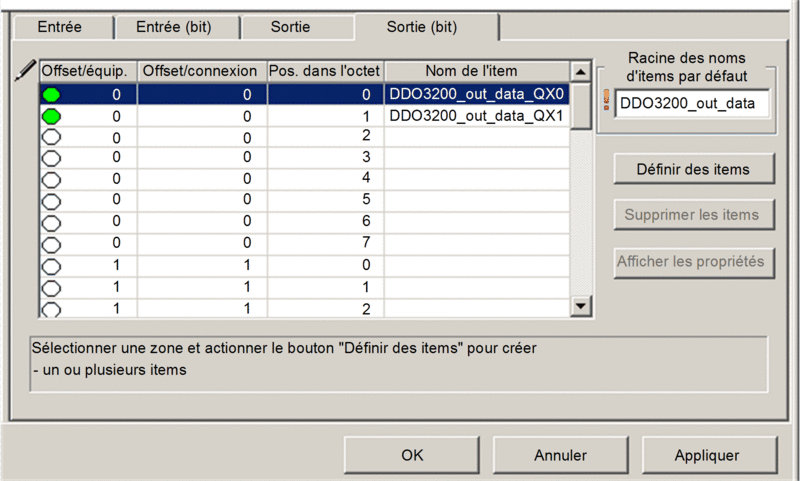

Résultat : 2 items de sortie discrète sont créés :

6

Cliquez sur Appliquer pour enregistrer les nouveaux items et maintenir la page ouverte.

7

Répétez les étapes 2 à 6 pour chaque groupe d'items de sortie TOR à créer. Dans cet exemple, cela inclut les items pour chacun des groupes suivants :

  • Octet : 0, Bits : 2-5, Racine des noms d'items par défaut : DDO3410_out_data

  • Octet : 1, Bits : 0-5, Racine des noms d'items par défaut : DDO3600_out_data

8

La tâche suivante consiste à créer les octets et mots de sortie.

Création d'items de sorties numériques

Pour créer des items de sortie pour l'exemple de STB NIC 2212, en commençant par un mot de données de sortie pour le module STB AVO 1250, procédez comme suit :

Etape

Action

1

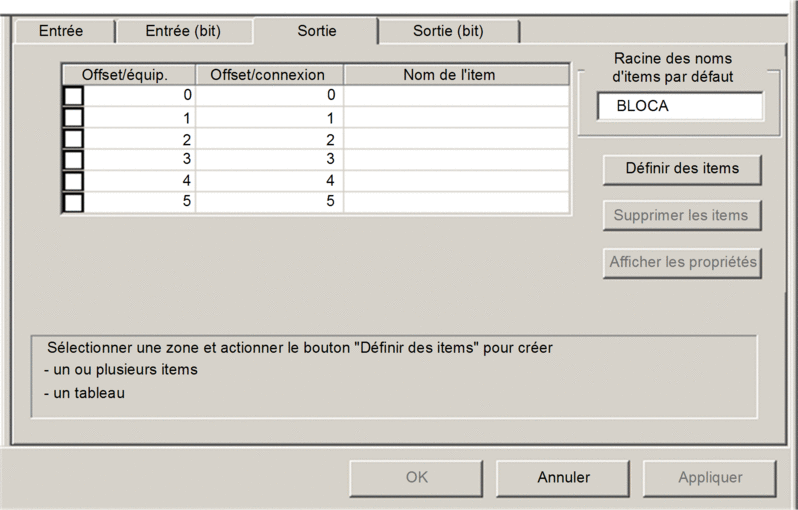

Cliquez sur l'onglet Sortie pour ouvrir la page suivante :

NOTE : Dans cet exemple, les colonnes Offset/équip. et Offset/connexion représentent l'adresse octale. Les items que vous créez seront des mots de 16 bits constitués de 2 octets.

2

Dans la zone Racine des noms d'items par défaut, entrez : AVO1250_CH1_out_data .

3

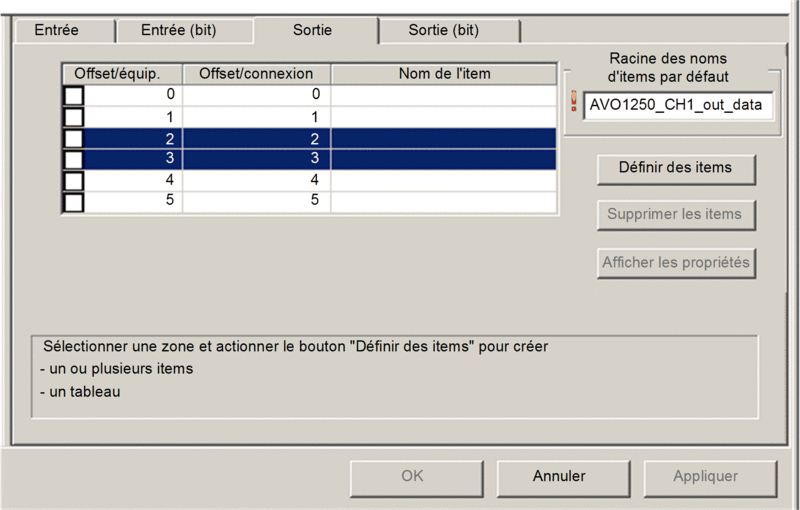

En commençant au prochain mot complet disponible, sélectionnez 2 lignes : 2 et 3.

4

Cliquez sur le bouton Définir des items.

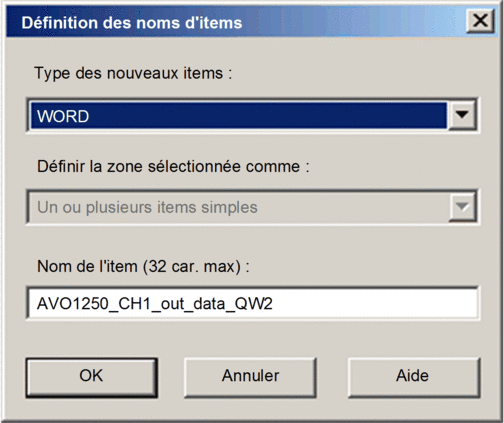

Résultat : la boîte de dialogue Définition des noms d'items s'affiche :

5

Acceptez le nom de sortie par défaut et cliquez sur OK.

Résultat : L'item de sortie suivant est créé :

6

Cliquez sur Appliquer pour enregistrer le nouvel item et laisser la page ouverte.

7

Répétez les étapes 2 à 6 pour les données de sortie du canal 2 de l'AVO 1250 sur les octets 4 et 5.

8

Cliquez sur OK pour fermer la fenêtre Items.

9

Sélectionnez Fichier > Enregistrer pour enregistrer les modifications.
