Présentation

Une connexion EtherNet/IP fournit une liaison de communication entre deux équipements ou plus. Vous pouvez configurer les propriétés d'une connexion particulière dans les DTM des équipements connectés.

L'exemple ci-après présente les paramètres d'une connexion entre le service de scrutation DIO de la CPU et un module d'interface réseau distant STB NIC 2212. Les modifications de la configuration sont apportées aux DTM de chaque équipement.

Lorsque vous effectuez des modifications dans un DTM, déconnectez le DTM concerné du module ou de l'équipement réel.

Accès aux informations de connexion

Affichez les onglets d'informations de connexion :

Étape

Action

1

Dans Control Expert, double-cliquez sur le DTM correspondant au service de scrutation DIO de la CPU pour accéder à la configuration.

2

Dans l'arborescence de navigation, développez la Liste d'équipements afin d'afficher les instances d'esclave local associées.

3

Développez (+) l'équipement correspondant au module STB NIC 2212.

4

Sélectionnez Entrée de lecture/Sortie d'écriture pour afficher les onglets Paramètres de connexion et Informations de connexion.

Paramètres de connexion

Control Expert établit automatiquement une connexion entre un module de communication et un équipement distant, lorsque l'équipement distant est ajouté au projet Control Expert. Par la suite, bon nombre de modifications de la connexion peuvent être apportées au DTM de l'équipement distant. Cependant, certains paramètres de connexion peuvent également être configurés dans le DTMdu module de communication, comme indiqué ci-après.

Modifiez ces paramètres dans l'onglet Paramètres de connexion. Utilisez les paramètres adaptés à votre application.

Paramètre

Description

Bit de connexion

Décalage (en lecture seule) du bit de validité et du bit de contrôle de cette connexion. Les valeurs de décalage sont automatiquement générées par le DTM Control Expert.

Intervalle de trame demandé (RPI)

Période d'actualisation de cette connexion, de 2 à 65 535 ms. Valeur par défaut = 12 ms. Entrez 30 ms.

NOTE : Ce paramètre peut être défini dans le DTM du module de communication ou de l'équipement distant.

Multiplicateur de timeout

Ce paramètre, multiplié par l'intervalle de trame demandé, produit une valeur qui déclenche un timeout d'inactivité. Les valeurs de ce paramètre sont notamment : x4, x8, x16, x32, x64, x128, x256 et x512.

Pour cet exemple, acceptez la valeur par défaut (x4).

Mode de repli des entrées

Ce paramètre décrit le comportement des entrées dans l'application en cas de perte de la communication d'événement. Sélectionnez Réglé sur zéro.

Cliquez sur OK pour enregistrer vos paramètres.

NOTE : la page relative aux informations de connexion est en lecture seule lorsque le DTM est sélectionné. Ces informations doivent être définies dans le DTM de l'équipement distant.

Configuration des paramètres de connexion dans le DTM de l'équipement distant

Les connexions entre le service de scrutation DIO de la CPU et un équipement distant peuvent être créées et modifiées dans le DTM de l'équipement distant.

Dans cet exemple, les modifications de la configuration sont apportées à la connexion établie automatiquement par Control Expert, lors de l'ajout de l'équipement distant au projet. Utilisez les paramètres adaptés à votre application.

Étape

Action

1

Ouvrez le DTM de l'équipement distant en le sélectionnant dans l'éditeur d'équipement.

2

Ouvrez l' éditeur d'équipements .

  • Utilisez le menu principal (Edition > Ouvrir) ou

  • Cliquez avec le bouton droit et sélectionnez Ouvrir.

3

Dans le volet de navigation (à gauche de l'éditeur d'équipement ), vérifiez que la connexion de l'équipement distant est du type Lecture entrées / Ecriture sorties. Pour afficher le type de connexion, sélectionnez le module STB NIC 2212 dans le volet gauche de l'éditeur d'équipement. Si le type de connexion n'est pas Lecture entrées / Ecriture sorties, supprimez la connexion existante et ajoutez-en une nouvelle, comme suit :

  1. Lorsqu'une connexion est sélectionnée dans le volet gauche, cliquez sur le bouton Supprimer la connexion

    Résultat : La connexion existante est supprimée.

  2. Cliquez sur le bouton Ajouter une connexion .

    Résultat : La boîte de dialogue Sélectionnez la connexion à ajouter s'affiche.

  3. Utilisez les boutons de défilement de la liste déroulante pour afficher et sélectionner le type de connexion Lecture entrées / Ecriture sorties .

  4. Cliquez sur OK pour fermer la boîte de dialogue Sélectionnez la connexion à ajouter.

    Résultat : La nouvelle connexion au nœud s'affiche.

  5. Cliquez sur Appliquer pour enregistrer la nouvelle connexion en laissant l'éditeur d'équipement ouvert pour les ajouts supplémentaires.

Onglet Général

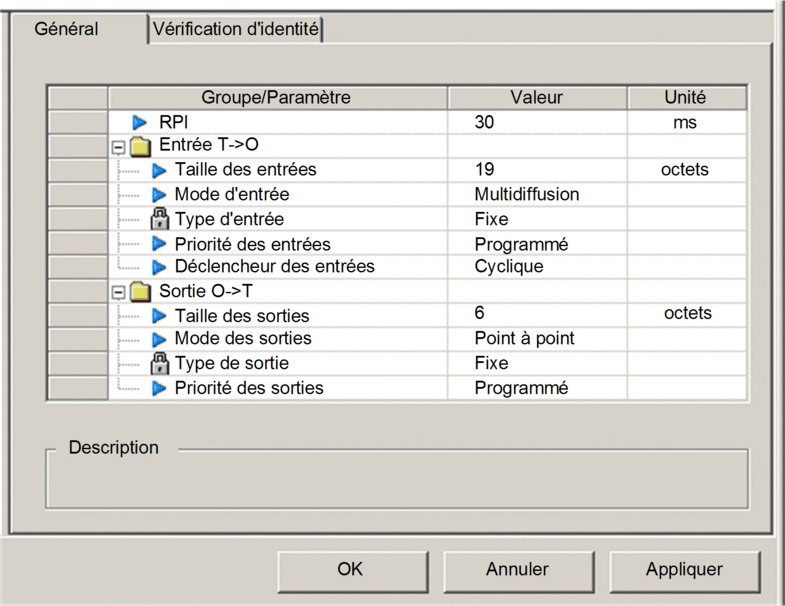

Voici l'onglet Général du DTM pour le module STB NIC 2212 :

Modifiez les paramètres dans l'onglet Général :

Paramètre

Description

RPI

Période d'actualisation de cette connexion. Acceptez la valeur 30 ms. (Ce paramètre peut également être défini dans le DTM du module de communication ou de l'équipement distant.)

Taille de l'entrée

Nombre d'octets (0...509) configurés dans le module STB NIC 2212.

Mode de l'entrée

Type de transmission :

  • Multidiffusion

  • Point à point

Pour cet exemple, acceptez la valeur par défaut (Multidiffusion).

Type de l'entrée

Type de paquet Ethernet (de longueur fixe ou variable) à transmettre. (Seuls les paquets de longueur fixe sont pris en charge.)

Priorité de l'entrée
