Introduction

Dans le navigateur de projet Control Expert, double-cliquez sur Bus automate pour afficher le rack principal. Cliquez ensuite sur la CPU (pas sur les connecteurs Ethernet) pour ouvrir la fenêtre permettant de la configurer.

Définition des paramètres d'adresse globale et de mode de fonctionnement

Cliquez sur l'onglet Configuration pour modifier la taille et les positions de départ des entrées et des sorties :

Etape

Action

1

Double-cliquez sur l'image de la CPU M580 dans le bus automate pour afficher ses propriétés.

2

Sélectionnez l'onglet Configuration.

3

Dans la zone Mode de fonctionnement, cochez les cases permettant d'activer les paramètres suivants dans l'application :

4

Entrée Run/stop

Utilisez ces deux paramètres pour mettre le PAC en mode Run ou Stop. Pour plus d'informations sur l'impact de ces paramètres, consultez la rubrique Gestion de l'entrée Run/Stop. (Par défaut = décochée)

Run/Stop par entrée uniquement

Protection mémoire

Cette fonction est activée par un bit d'entrée. Elle interdit le chargement d'un projet sur la PAC et la modification en mode connecté, quelle que soit la voie de communication. Les commandes d'exécution et d'arrêt sont autorisées. (Par défaut = décochée)

Démarrage Automatique en Run

L'activation de cette option met automatiquement le PAC en mode RUN lors d'un démarrage à froid. (Par défaut = décochée)

Initialisation de %MWi au démarrage à froid

Si vous cochez la case (état par défaut) lors d'un démarrage à froid ou d'un téléchargement :

  • les valeurs %MWi sont traitées comme les autres variables globales (initialisées sur la valeur 0 ou sur la valeur initiale, selon l'application) dans tous les cas de démarrage à froid.

Si vous décochez la case lors d'un démarrage à froid ou d'un téléchargement :

  • les mots internes %MW sont restaurés à partir de la mémoire flash interne s'ils ont été préalablement enregistrés dans cette mémoire (à l'aide du mot %SW96),

  • Sinon,

    • si le démarrage à froid est lié à une mise hors tension ou à une pression sur le bouton de réinitialisation, les mots internes %MW sont initialisés,

    • si ce n'est pas le cas, les valeurs actuelles des mots internes %MW sont conservées.

NOTE : si la nouvelle application (ou l'application restaurée) comporte davantage de mots internes %MW que l'application précédente, les mots internes %MW ajoutés sont réglés sur 0 (les valeurs initiales différentes de zéro ne sont pas appliquées)

Démarrage à froid uniquement

Si elle est sélectionnée, cette option force le démarrage à froid de l'application, au lieu du démarrage à chaud normal. Par défaut, l'option Démarrage à froid uniquement n'est pas cochée. Une application utilisant cette fonctionnalité :

  • ne peut pas être téléchargée sur un PAC utilisant une version antérieure.

  • ne peut pas être exécutée sur un PAC utilisant une version antérieure.

5

L'option Prise en charge des stations distantes Quantum est seulement disponible pour les modules BMEP584040, BMEP585040, BMEP586040, BMEH584040 et BMEH586040.

Par défaut, cette option est cochée (l'utilisation de stations distantes Quantum est autorisée) et le pourcentage de mémoire utilisée s'affiche (sous forme de graphique à barres).

NOTE : la taille maximale de la RAM d'état dépend de la structure de la mémoire Quantum.

Lorsque l'option est décochée, vous ne pouvez pas ajouter de stations Quantum dans la configuration. En outre, il est impossible de la décocher si la configuration comporte au moins une station Quantum.

6

Configurez la taille des emplacements mémoire sous Taille des champs d'adresse globale.

NOTE : Les CPU à redondance d'UC et autonomes avancées (BMEP584040, BMEP585040, BMEP586040, BMEH584040 et BMEH586040) incluent une fonction de gestion de la mémoire RAM d'état pour les stations Quantum Ethernet RIO. La fonction RAM d'état prend en charge les sections de logique LL984 des applications LL984 converties.

Les options de gestion de mémoire suivantes figurent dans l'onglet Configuration :

Utilisation de la mémoire

Pourcentage d'utilisation de la mémoire de la CPU (graphique à barres) à partir du cumul des valeurs entrées dans les champs %M, %MW, %I et % IW ci-dessous. (Pris en charge uniquement par les CPU à redondance d'UC et autonomes avancées avec fonction RAM d'état. Pour ces CPU, l'option Prise en charge des stations distantes Quantum doit être déjà cochée.)

NOTE : les valeurs saisies pour le pourcentage d'utilisation de la mémoire des CPU ne doivent pas dépasser 100 %.

%M-0x

Entrez la valeur appropriée pour chaque type de champ d'adresse. (%I et %IW sont pris en charge par les UC à redondance d'UC et autonomes avancées gérant la RAM d'état uniquement.)

NOTE : Les valeurs de %IW et %MW doivent être divisibles par 8 pour les versions antérieures à 2.30 et divisibles par 128 pour les autres versions. La valeur de %IW et %MW doivent être divisibles par 8 pour toutes les versions.

%MW-4x

%I-1x

%IW-3x

%KW

Visualiseur

Ouvre le Visualiseur de la RAM d'état, qui affiche la façon dont la mémoire est allouée.
NOTE : pour saisir :

  • Des valeurs maximales : cliquez sur le bouton Valeurs maximales, cochez les cases appropriées dans la colonne Max. , puis cliquez sur OK .

  • Des valeurs par défaut : cliquez sur le bouton Valeurs par défaut, cochez les cases appropriées dans la colonne Valeurs par défaut, puis cliquez sur OK.

NOTE : Applications M580 / S908 :

Dans les CPU M580 compatibles avec l'adaptateur réseau Quantum S908 et une version SE ≥ 02.30 : (nombre de %I + nombre de %M) ≤ 65535. Le nombre maximal de %I est 65 280. Le nombre maximal de %M est 65 280.

7

Cochez la case Modification en ligne en mode RUN ou STOP (dans la section Modification de Configuration en ligne) pour utiliser la fonction de modification de configuration à la volée (CCOTF).

8

Sélectionnez Edition > Valider (ou cliquez sur le bouton dans la barre d'outils) pour enregistrer la configuration.
NOTE :

  • Une fois que vous avez validé les paramètres du module, vous ne pouvez plus modifier le nom du module. Si vous décidez par la suite de modifier le nom du module, supprimez le module existant de la configuration, puis ajoutez un module de remplacement et renommez-le.

  • Outre l'onglet Configuration décrit ci-dessus, la fenêtre de configuration de la CPU contient les onglets Objets d'E/S et Animation et les trois sous-onglets suivants : Tâche, Horodateur et Informations.

Mémoire d'état de la CPU M580 sans station distante RAM configurée

Les tableaux suivants indiquent les valeurs maximales et par défaut des objets mémoire de la CPU M580 sans stations Quantum ou lorsque l'option Prise en charge des stations distantes Quantum est décochée.

Référence

%M

%I

Limite pour %M + %I

Par défaut

Maximum

Par défaut

Maximum

BMEP581020(H)

512

32 634

512

32 634

≤ 32 634

BMEP582020(H)

512

32 634

512

32 634

≤ 32 634

BMEP582040(H)

512

32 634

512

32 634

≤ 32 634

BMEH582040(C)

512

32 634

512

32 634

≤ 32 634

BMEP583020

512

32 634

512

32 634

≤ 32 634

BMEP583040

512

32 634

512

32 634

≤ 32 634

BMEP584020

512

32 634

512

32 634

≤ 32 634

BMEP584040

512

65 280

512

65 280

≤ 65 280

BMEH584040(C)

512

65 280

512

65 280

≤ 65 280

BMEP585040(C)

512

65 280

512

65 280

≤ 65 280

BMEP586040(C)

512

65 280

512

65 280

≤ 65 280

BMEH586040(C)

512

65 280

512

65 280

≤ 65 280

Référence

%MW

%IW

Limite pour %MW + %IW

Par défaut

Maximum

Par défaut

Maximum

BMEP581020(H)

1 024

32 464

1 024

32 464

≤ 32 464

BMEP582020(H)

1 024

32 464

1 024

32 464

≤ 32 464

BMEP582040(H)

1 024

32 464

1 024

32 464

≤ 32 464

BMEH582040(C)

1 024

32 464

1 024

32 464

≤ 32 464

BMEP583020

2 048

65 232

2 048

65 232

≤ 65 232

BMEP583040

2 048

65 232

2 048

65 232

≤ 65 232

BMEP584020

2 048

65 232

2 048

65 232

≤ 65 232

BMEP584040

2 048

65 232

2 048

65 232

≤ 65 232

BMEH584040(C)

2 048

65 232

2 048

65 232

≤ 65 232

BMEP585040(C)

2 048

65 232

2 048

65 232

≤ 65 232

BMEP586040(C)

2 048

65 232

2 048

65 232

≤ 65 232

BMEH586040(C)

2 048

65 232

2 048

65 232

≤ 65 232

Mémoire d'état de la CPU M580 avec stations distantes RAM configurées

Sur la CPU M580 SV 2.70 (ou version antérieure), chaque objet %I et %M utilise environ 1 octet.

Sur la CPU M580 SV 2.80 (ou version ultérieure), l'espace occupé par chaque objet %I ou %M est optimisé. La RAM d'état peut donc contenir davantage d'objets.

Lorsque des stations distantes Ethernet Quantum sont configurées sur une CPU M580 SV 2.80 (ou version ultérieure), la taille totale de la RAM d'état reste inchangée (128 Ko). Par contre, vous pouvez affecter plus d'objets %M et %I.

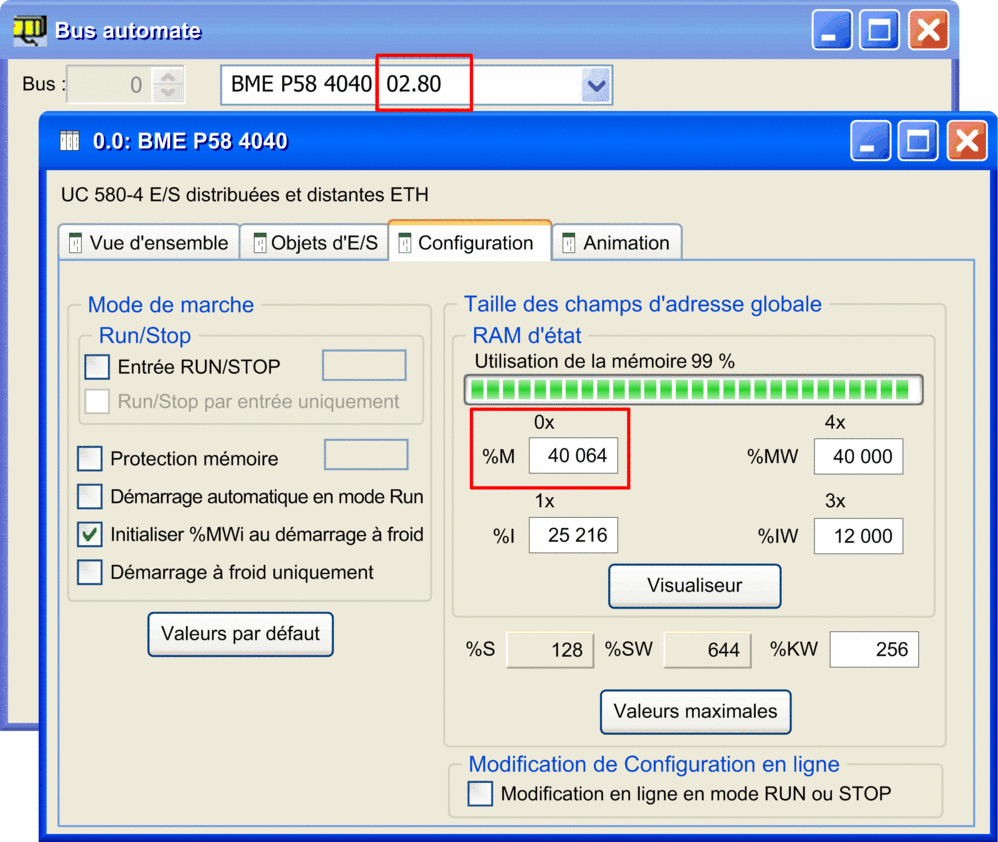

Exemple : avec 12 000 %IW, 40 000 %MW et 25 216 %I, le nombre maximal d'objets %M est égal à 128 sur la CPU SV 2.70, contre 40 064 sur la CPU SV 2.80.

Finalisation de la configuration du réseau Ethernet

Après avoir défini les paramètres précédents, vous pouvez configurer ceux du processeur (CPU), en commençant par les propriétés des voies. Configurez ensuite les équipements du réseau Ethernet.
