NTP

Présentation

La page NTP affiche des informations relatives au service de temps de réseau. Cette page existe en trois versions, selon la version du micrologiciel de la CPU et le mode NTP :

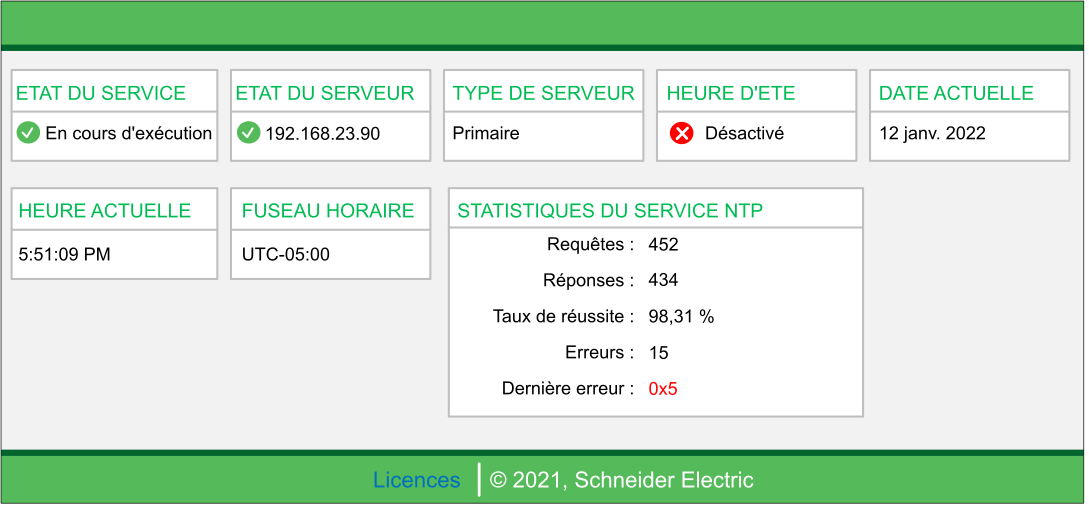

Les versions antérieures à 4.01 affichent le contenu SNTP.
Les versions 4.01 et ultérieures affichent le contenu NTPv4, dans l'un des modes suivants :

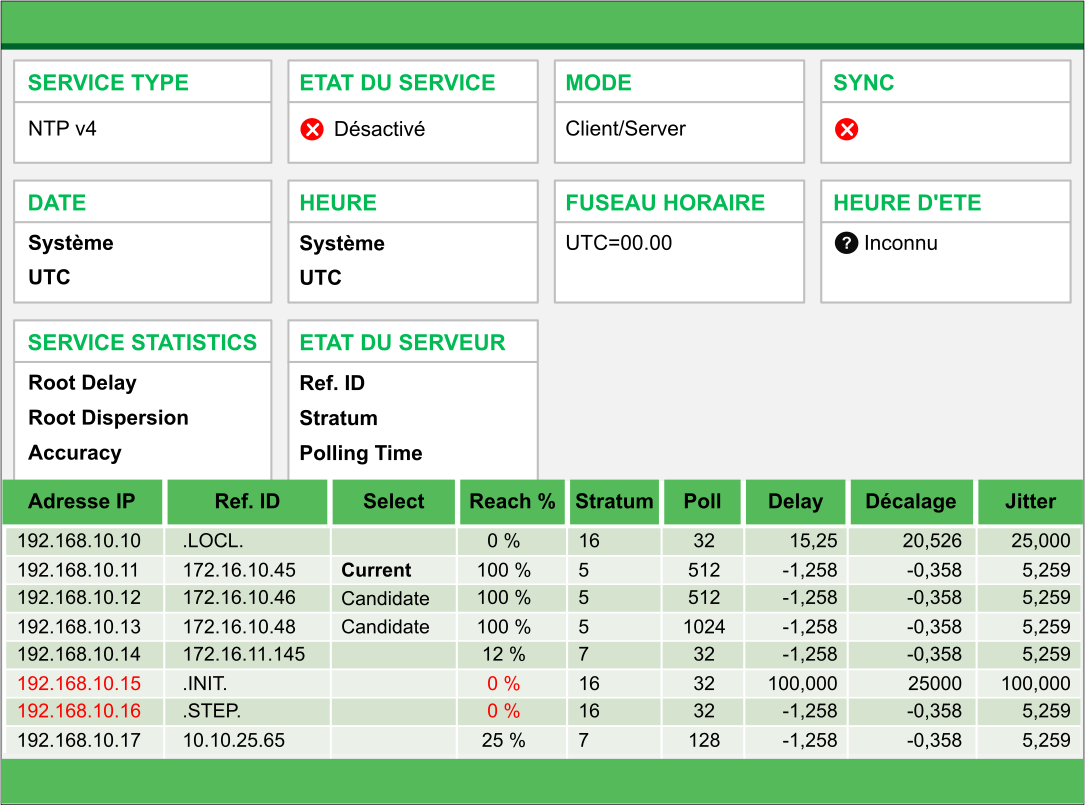

- Mode Client / Server

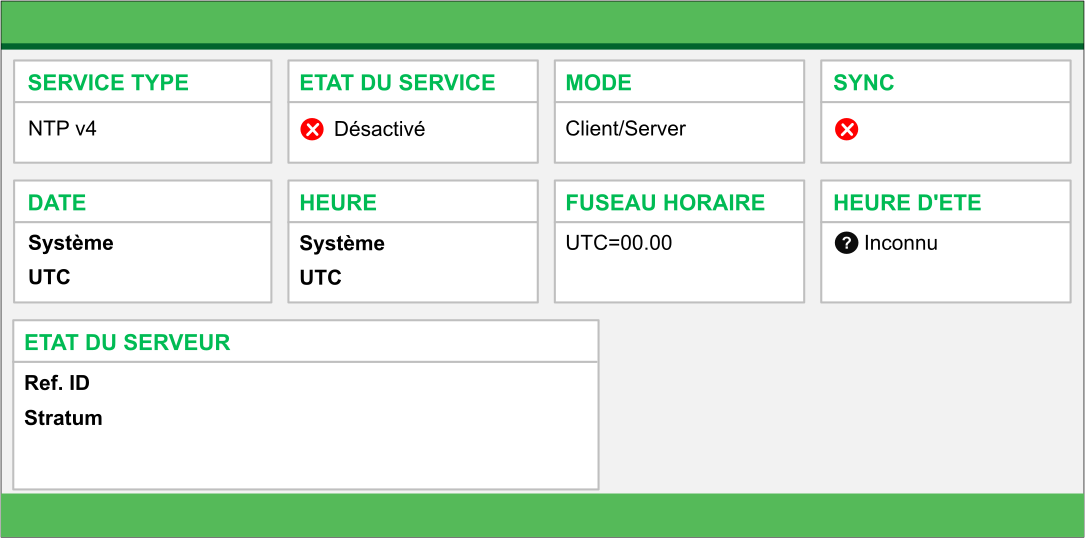

- Mode Server only

Configurez ce service dans Control Expert.

Ouverture de la page

La page NTP est accessible à partir de l'onglet Diagnostics (Services > NTP) :

NOTE :

Cliquez sur RAZ compteurs pour remettre à zéro tous les compteurs dynamiques.
Cette page est mise à jour toutes les 5 secondes.

Informations de diagnostic

Le service de temps réseau synchronise les horloges système des ordinateurs sur Internet pour permettre l'enregistrement d'événements (séquence d'événements), la synchronisation d'événements (déclenchement d'événements simultanés) ou la synchronisation d'alarmes et d'E/S (alarmes d'horodatage) :

Données communes SNTP et NTPv4 :
Champ	Description
Etat du service	En cours d'exécution	Le service NTP est configuré correctement et actif.
	Désactivé	Le service NTP est désactivé.
	Inconnu	L'état du service NTP est inconnu.
Date actuelle (SNTP), Date (NTPv4)	SNTP : date actuelle dans le fuseau horaire sélectionné. NTPv4 : Système : date de la CPU. UTC : même date au format UTC.
Heure actuelle (SNTP), Heure (NTPv4)	SNTP : heure actuelle dans le fuseau horaire sélectionné. NTPv4 : Système : l'heure de la CPU. UTC : même heure au format UTC.
Fuseau horaire	Fuseau horaire, en terme de décalage + ou - par rapport à l'heure UTC (Universal Time Coordinated).
Heure d'été	En cours d'exécution	La gestion automatique de l'heure d'été/hiver est configurée et opérationnelle.
	Désactivé	L'heure d'été est désactivée.
	Inconnu	L'état du service de gestion de l'heure d'été/hiver est inconnu.

Données SNTP uniquement :
Champ	Description
Etat du serveur	vert	Le serveur est connecté et en cours d'exécution.
	rouge	Une connexion serveur déficiente est détectée.
	gris	L'état du serveur est inconnu.
Type de serveur	Primaire	Un serveur principal interroge un serveur NTP maître pour obtenir l'heure courante.
Type de serveur	Secondaire	Un serveur secondaire ne peut demander l'heure qu'à un serveur principal.
Statistiques du service NTP	Ces champs affichent les valeurs actuelles des statistiques du service.
	Nombre de requêtes	Ce champ indique le nombre total de requêtes envoyées au serveur NTP.
	Taux de réussite	Ce champ indique le pourcentage de requêtes qui ont abouti par rapport au nombre total de requêtes.
	Nombre de réponses	Ce champ indique le nombre total de réponses reçues en provenance du serveur NTP.
	Dernière erreur	Ce champ contient le code d'erreur de la dernière erreur détectée pendant la transmission d'un message électronique au réseau.
	Nombre d'erreurs	Ce champ contient le nombre total de messages électroniques qui n'ont pas été transmis au réseau ou qui ont été envoyés mais pas acquittés par le serveur.

Données NTPv4 uniquement :
Champ	Description
Service Type	NTP v4 dans tous les cas
Mode	Le ou les rôles NTP de la CPU : Server only : La CPU fournit les données d'heure aux équipements clients NTP locaux. Client / Server : La CPU reçoit les données d'heure d'un serveur NTP distant et fournit également des données d'heure aux équipements clients NTP locaux.
Sync	L'heure de la CPU est synchronisée : En mode Client / Server : avec un serveur NTP externe. En mode Server only : dans la configuration de la CPU.
Service Statistics	En mode Client / Server :
	Root delay	En tant que client NTP, délai de la requête aller-retour (en millisecondes) entre un client et un serveur de strate 1.
	Root dispersion	En tant que client NTP, délai supplémentaire induit par d'autres facteurs.
	Précision	En tant que client NTP, différence estimée entre l'heure locale (client) et l'heure du serveur.
Etat du serveur	Ref. ID	Adresse IPv4 de la source horaire.
	Stratum	Position relative dans la hiérarchie entre ce client et la référence de la source horaire d'origine (strate 1). En mode : Client/Server : la valeur est égale à la valeur de strate de l'homologue du système + 1. Server only (ou orphelin) : la valeur correspond à une valeur définie par l'utilisateur.
	Polling Time	En tant que client NTP uniquement : intervalle d'interrogation, en secondes.
<Etats des homologues NTP> (clients NTP uniquement)	La CPU cliente NTP peut être configurée avec un maximum de 8 sources horaires homologues, chacune représentant un serveur potentiel pour le client NTP de la CPU.
	IP	Adresse IPv4 de l'homologue.
	Ref. ID	Adresse IP de la source horaire utilisée par l'homologue.
	Select	Homologue utilisé comme source horaire (Current) et autres sources horaires homologues viables (Candidate).
	Reach count	Pourcentage de messages NTP envoyés et reçus par l'homologue.
	Stratum	Position relative dans la hiérarchie entre ce client et la référence de la source horaire d'origine (strate 1).
	Poll	intervalle d'interrogation, en secondes.
	Delay	Délai d'envoi de la requête/de réception de la réponse.
	Décalage	Valeur à soustraire de la valeur de temps reçue pour obtenir la valeur de temps à appliquer.
	Jitter	Variabilité en termes de délai.
