Ouverture de la page
La page (qualité de service) est accessible à partir de l'onglet () :
Configurez le service QoS dans Control Expert.
Cliquez sur pour développer la liste de paramètres.
Cette page est mise à jour toutes les 5 secondes.
Etat du service
Le tableau suivant indique les différents possibles :
Etat |
Description |
|---|---|
|
Le service est configuré correctement et actif. |
|
Le service est désactivé. |
|
L'état du service n'est pas connu. |
Informations de diagnostic

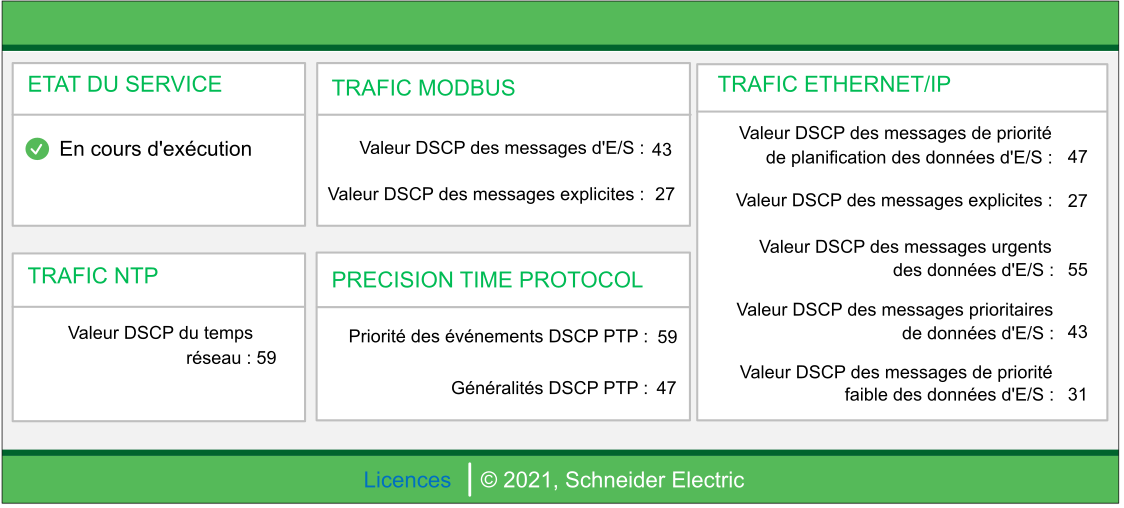

Cette page affiche des informations relatives au service QoS, qui est configuré dans Control Expert.
Lorsque vous activez le service QoS, le module ajoute une balise DSCP (Differentiated Services Code Point) à chaque paquet Ethernet qu'il transmet, indiquant ainsi la priorité de ce paquet :
Champ |
Paramètre |
Description |
|---|---|---|
Precision Time Protocol |
Priorité des événements PTP DSCP |
Synchronisation horaire point à point |
Généralités DSCP PTP |
Général point à point |
|
Trafic EtherNet/IP |
Valeur DSCP des messages à priorité planifiée des données d'E/S |
Configurer les niveaux de priorité pour définir la priorité lors de la gestion des paquets de données. |
Valeur DSCP pour les messages explicites |
||
Trafic Modbus/TCP |
Valeur DSCP pour les messages d'E/S |
NOTE : Nous
recommandons d'utiliser une durée longue pour le timeout
des connexions de messagerie explicite et une durée plus courte
pour le timeout des connexions de messagerie implicite. Les valeurs
spécifiques à utiliser dépendent des exigences de votre
application.
|
Valeur DSCP pour les messages explicites |
||
Trafic NTP (Network Time Protocol) |
Valeur DSCP du temps réseau |
— |
Observations
Pour implémenter efficacement les paramètres du service QoS sur votre réseau Ethernet, suivez les consignes suivantes :
Utilisez uniquement des commutateurs réseau qui prennent en charge le service QoS.
Appliquez les valeurs DSCP à tous les équipements et commutateurs du réseau.
Les commutateurs doivent appliquer un ensemble cohérent de règles pour la gestion des valeurs DSCP lors de l'émission et de la réception de paquets Ethernet.
