Directives pour le choix de la méthode de connexion

NOTE : Evitez dans tous les cas les blindages de câble sans connexion à la masse. Ce mode d'installation est sans effet du point de vue de la CEM et inacceptable pour des raisons de sécurité si une protection contre les contacts n'est pas assurée.

Le tableau indique, en fonction de l'application, comment le blindage du câble doit être relié à la masse :

Application

Connexion à la masse du blindage de câble

Câbles de jonction blindés à l'appareil de mesure dans l'armoire électrique

  • Généralement connexion à la masse d'un seul côté sur la sortie de l'armoire

  • Pour les niveaux de perturbation extrêmes, mise à la masse bilatérale du blindage du câble

Câbles de jonction blindés à l'appareil de mesure hors des armoires électriques dans des bâtiments fermés

  • S'il ne faut compter qu'avec des interférences capacitives : mise à la masse unilatérale du blindage du câble

  • Si les lignes de signaux sont soumises à une influence haute fréquence : mise à la masse bilatérale du blindage du câble

  • Si les lignes de signaux sont longues : en plus de la mise à la masse bilatérale, placer d'autres connexions à la masse le long du câble à des intervalles de 10 à 15 m

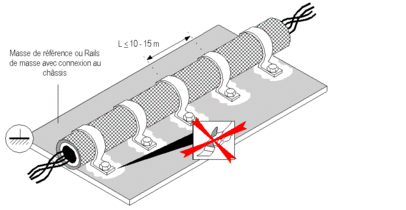

Longues lignes

Pour les lignes blindées plus longues, il est recommandé d'utiliser plusieurs connexions à la masse à des intervalles de 10 ... 15 m le long du câble :

Caractéristiques des méthodes de connexion

La connexion à la masse du blindage est très importante pour que celui-ci soit efficace. Les possibilités de connexion à la masse suivantes ont divers effets :

Connexion à la masse du blindage du câble

Effets et avantages

Restrictions

Connexion à la masse aux deux extrémités du câble

Extrêmement efficace

  • très efficace contre l'influence des interférences externes (haute et basse fréquence)

  • très bon effet de blindage même sur la fréquence de résonance du câble

  • aucune différence de potentiel entre le câble et la masse

  • permet de regrouper des câbles propageant des signaux de différentes classes

  • très bonne élimination des interférences haute fréquence

  • les signaux haute fréquence avec des champs parasites de forte puissance peuvent induire dans les câbles de grande longueur (>50 m) des courants de perte à la terre.

Connexion à la masse à une seule extrémité du câble

Efficacité moyenne du blindage

  • Permet de protéger les lignes isolées (transducteur,etc.) des champs électriques basse fréquence

  • Permet d'éviter les ronflettes (= interférences basse fréquence)

  • Aucun effet sur les interférences externes générées par des champs électriques haute fréquence

  • Le blindage peut se transformer en résonance via l'effet d'antenne. L'effet des interférences est alors plus important qu'en l'absence de blindage !

  • différence de potentiel entre le blindage et la masse au niveau de l'extrémité qui n'est pas reliée à la terre ; danger en cas de contact !

Blindage sans connexion à la masse

Pas recommandé

  • Limite le couplage capacitif

  • Aucun effet contre les interférences externes (toutes fréquences)

  • Aucun effet contre les champs magnétiques

  • Différence de potentiel entre le blindage et la masse ; danger en cas de contact !
