Directives pour la pose en parallèle de câbles

Il convient de respecter les directives suivantes pour la pose en parallèle de câbles avec des signaux de différentes classes :

• Les câbles non blindés avec des signaux de différentes classes doivent être disposés en parallèle sur des longueurs les plus courtes possible.

• Lors de la pose en parallèle de câbles non blindés avec des signaux de différentes classes, il faut respecter des écarts de protection maximums.

• Si des câbles avec des signaux de différentes classes sont posés en parallèle sur plus de 30 m ou si les écarts de protection ne sont pas respectés, il faut utiliser des câbles blindés.

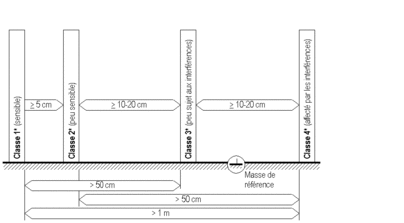

Valeurs indicatives pour les écarts de protection

Le schéma suivant indique les valeurs indicatives pour les écarts de protection à respecter entre des câbles blindés avec des signaux de différentes classes pour une pose en parallèle jusqu'à 30 m. Plus la longueur est importante, plus l'écart à respecter est important.

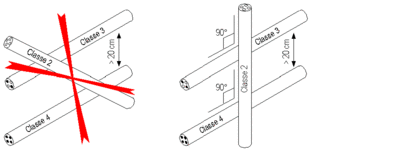

Directives pour le croisement des câbles

Les câbles qui transmettent des signaux de différentes classes doivent se croiser à angles droits.
