Système de mise à la masse pour une installation étendue

Pour les installations étendues, il convient de faire la différence entre la liaison équipotentielle locale et la liaison équipotentielle couvrant plusieurs installations :

  • système de mise à la masse couvrant plusieurs installations : système de mise à la masse qui couvre l'ensemble du bâtiment

  • système de mise à la masse local : système de mise à la masse au niveau local (équipement, machine, armoire de commande)

Directives pour le système de mise à la masse d'un bâtiment

Pour le système de mise à la masse d'une installation étendue et couvrant plusieurs installations au sein d'un bâtiment, il convient de respecter les directives suivantes pour la CEM :

  • il faut prévoir, par étage, un niveau de masse ainsi qu'une tresse de mise à la masse rotative.

    Il est pour cela possible d'utiliser les éléments suivants : treillis soudés scellés dans une couche de béton, planchers creux avec grillages de conducteurs en cuivre, etc.

  • les écarts entre les conducteurs de masse ne doivent pas dépasser les valeurs suivantes :

    • hall de production : 3 ... 5 m

    • zones comprenant des ordinateurs et d'autres équipements de mesure sensibles : < 2 m

  • toutes les structures métalliques d'un bâtiment doivent être intégrées à la borne de connexion.

    • constructions métalliques

    • armatures en béton soudées ensemble

    • canalisations métalliques

    • chemins de câbles

    • convoyeurs

    • châssis de porte métalliques

    • grilles

    • ...

NOTE : Les câbles de masse ne doivent pas être plus longs que 10/(fréquence en MHz). Des câbles de masse trop longs provoquent des potentiels non définis dans l'installation, entraînent inévitablement l'apparition de différences de potentiel entre les équipements et laissent passer des courants indésirables.

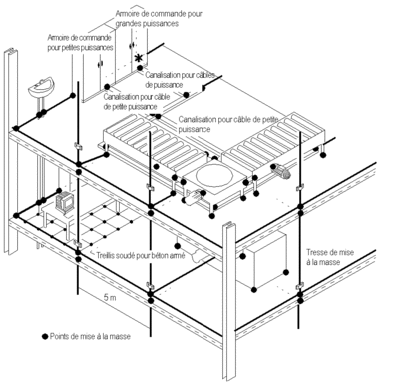

Exemple : niveaux de masse dans un bâtiment

Le schéma suivant donne un exemple d'installation; répondant aux exigences de CEM, d'un système de mise à la masse dans un bâtiment industriel.
