Filtre
Un filtre se compose d'éléments tels que des condensateurs, des bobines d'arrêt ou des noyaux de ferrite et est inséré dans un circuit électrique.
Les filtres ont pour fonction de ne laisser passer que les signaux utiles et de réduire au maximum les parties indésirables du signal transmis.
Les filtres sont insérés pour différentes raisons :
protéger les réseaux d'alimentation électrique des interférences via les équipements alimentés
protéger les équipements des interférences provenant du réseau d'alimentation électrique
protéger le circuit électrique des interférences via les équipements s'y trouvant
Mode de fonctionnement des filtres

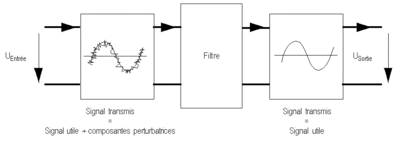

A l'entrée des filtres, les signaux utiles et les signaux parasites sont recouverts, et à la sortie, seul le signal utile est transmis. Le signal parasite filtré est dérivé par le filtre via la connexion à la masse.
Types de filtres
On distingue les types de filtre suivants :
filtre pour les interférences en phase
filtre pour les interférences symétriques
filtre combiné pour les interférences en phase et symétriques
Absorbeur de ferrite
Les absorbeurs de ferrite sont des filtres pour les courants parasites en phase haute fréquence. Ils se composent de matériaux à haute perméabilité magnétique.
L'absorbeur de ferrite agit selon deux principes de fonctionnement :
inductivité par rapport aux courants parasites en phase
absorption des courants parasites hautes fréquences induits avec restitution d'énergie simultanée (échauffement)
