Vue d'ensemble
Cette section explique comment mettre à la terre les armoires et les bornes du rail DIN.
Illustration

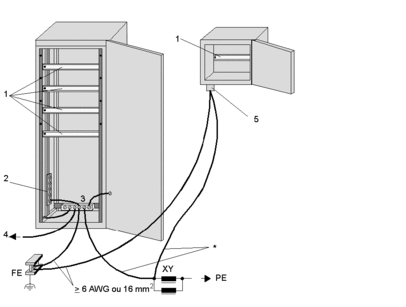

L'illustration ci-dessous montre comment mettre à la terre les armoires et les bornes du rail DIN :
1 Rail DIN de connexion de l'appareil Momentum et de ses accessoires
2 Système conducteur de référence ou rail (cuivre massif ou bornes reliées)
3 Barre de mise à la terre de l'armoire
4 Armoire latérale
5 Vis de mise à la terre (PE/FE) de l'armoire
FE Terre fonctionnelle
PE Terre de protection
XY Bobine de mise à la terre
* La section d'un conducteur dépend de la charge du système
