Principes de base sur l'utilisation des chemins de câbles

Chemins de câbles métalliques

À l'extérieur des armoires, au-delà d'une longueur de 3 m, les goulottes doivent être métalliques. Ces chemins de câbles doivent être reliés électriquement de bout en bout par des éclisses ou par des clinquants.

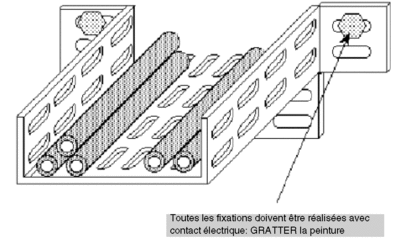

Il est très important de réaliser ces raccordements à l'aide d'éclisses ou de clinquants plutôt qu'en utilisant une tresse et à fortiori un conducteur rond. Ces chemins de câbles doivent être raccordés, de la même façon, aux raccordements des armoires et des machines, après grattage éventuel des peintures pour assurer le contact.

Le câble d'accompagnement ne sera utilisé que dans les cas où toute autre solution n'est pas réalisable.

Evolutions futures

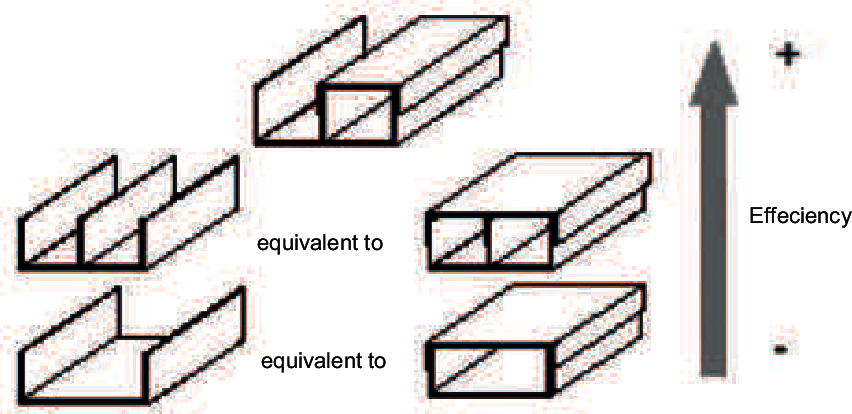

Attention aux évolutions futures. Une séparation verticale dans la goulotte permet d'éviter de mélanger des câbles incompatibles. Il est préférable de placer un capot métallique sur la demi-goulotte des signaux. Notez qu'un capot métallique complet sur la goulotte n'améliore pas la CEM.

Transparent Factory

Pour Transparent Factory, comme pour chaque réseau de communication, une première limite maximale de longueur de segment (sans répéteur) doit être respectée. Cette limite, égale à 100 mètres, ne peut être atteinte que si les conditions d'installation sont satisfaisantes vis-à-vis de la CEM (notamment : câbles posés dans des goulottes métalliques en continuité électrique de bout en bout, réunies au maillage des masses et à la terre).

Il est donc nécessaire de définir une longueur théorique maximale de compatibilité électromagnétique. Cette seconde limite est théorique. Elle sert à optimiser les conditions d'installation et doit être respectée en même temps que la limite précédente.

La longueur théorique CEM est de 400 mètres pour Transparent Factory.

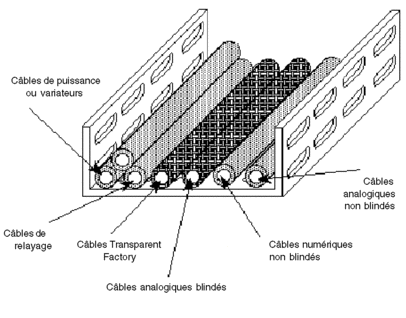

Séparation des câbles en fonction de leur type

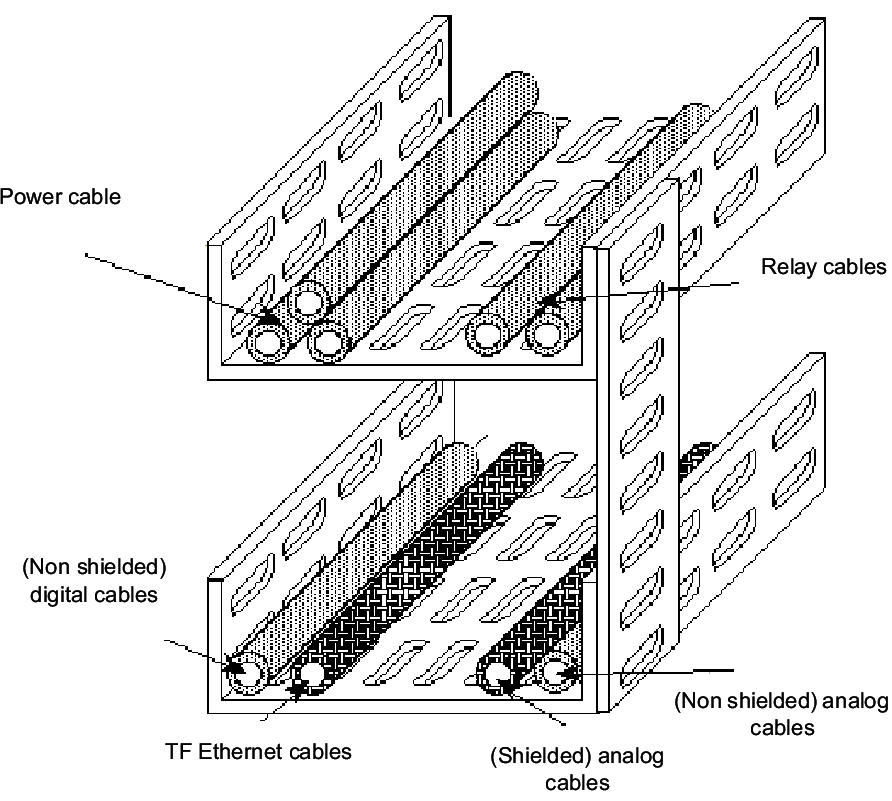

Utilisez, dans la mesure du possible, deux goulottes métalliques :

une réservée à la puissance, au relayage et aux variateurs,
la seconde aux câbles signaux (capteurs, données, télécoms, etc.).

Ces deux goulottes peuvent se toucher si leur longueur est inférieure à 30 m. De 30 à 100 m, on les séparera de 10 cm, indifféremment côte à côte ou superposées.

Ces limites particulières sont toutes issues de la même Longueur Théorique CEM ou "ETL".

Atteindre cette ETL suppose que les deux conditions optimales suivantes sont remplies :

une seconde goulotte, éloignée de 30 cm au minimum, est réservée aux câbles de puissance et de relayage,
les goulottes ne sont pas remplies à plus de 50 % de leur capacité.

Coefficient Ki

Selon le type de réseau de communication, cette valeur peut être différente.

Chaque fois que l'une des deux conditions n'est pas remplie de bout en bout, et afin de respecter la compatibilité électromagnétique, un coefficient doit être affecté à la longueur physique de la goulotte. Ces coefficients Ki, définis dans le tableau ci-après, mesurent la diminution de l'effet protecteur. La longueur autorisée qui en résulte sera alors inférieure à la ETL.
De même, dans le cas d'une goulotte unique pour des câbles de puissance et de signal, le coefficient tient compte de l'absence d'une séparation ou d'un couvercle métallique sur la demi-goulotte de signal.

Tableau récapitulatif

Symbole	Condition	Illustration	Coefficient	Longueur totale (1)
Symbole	Condition	Illustration	Ki	ETL x 1/Ki
K50	Goulotte unique remplie à 50 % ou plus		2	200 m
K10	Goulottes proches de 10 cm (au lieu de 30 cm)		2	200 m
K6	Goulotte unique ou 2 goulottes jointives avec séparation et couvercle sur 1/2 goulotte de signal		4	100 m
K8	Goulotte unique ou 2 goulottes jointives sans couvercle sur 1/2 goulotte de signal		6	60 m
K0	Goulotte unique ou 2 goulottes jointives sans séparation		12	30 m

(1) Longueur totale maximale s'il s'agit de l'unique condition défavorable (avec ETL = 400 m)
