Câbles blindés
Le choix de la qualité d'écran dépend du type de liaison. SCHNEIDER ELECTRIC définit les câbles pour chaque bus de terrain et chaque réseau local de manière à garantir la compatibilité électromagnétique de l'installation.
Un câble blindé constitue une excellente protection contre les interférences électromagnétiques, particulièrement en hautes fréquences. L'efficacité d'un câble blindé dépend du choix de l'écran et surtout de sa mise en œuvre.
Câbles à feuillard
Le problème des câbles à feuillard est leur fragilité. L'effet protecteur en HF d'un feuillard est endommagé par les différentes manipulations du câble.
Les tractions et torsions des câbles Transparent Factory doivent donc être réduites au minimum, notamment lors de l'installation.
Avec une simple tresse et à partir de quelques MHz, l'effet protecteur peut atteindre plusieurs centaines de MHz, si les connexions de l'écran sont acceptables.
Le raccordement bilatéral de l'écran aux masses permet de se protéger contre les interférences les plus importantes. C'est pourquoi il est primordial d'équiper correctement chaque extrémité des câbles blindés Transparent Factory de connecteurs RJ45 blindés à paire torsadée.
L'utilisation de câbles autres que des câbles à paire torsadée, blindés et à feuillard peut provoquer des défauts de communication intermittents et risque d'affecter le fonctionnement de votre équipement.
| AVIS | |
|---|---|
DEFAUTS DE COMMUNICATION Utilisez des câbles à paire torsadée, blindés
et à feuillard pour éviter tout défaut de communication. Le non-respect de ces instructions peut provoquer des dommages matériels. | |

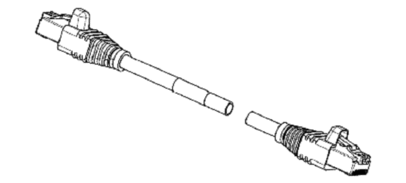

Câble à paire torsadée, blindé et à feuillard
