Les informations suivantes offrent des conseils sur les schémas de câblage adaptés à votre configuration Ethernet.
Longueur de paire torsadée
Dans un schéma de câblage Ethernet standard, les nœuds de réseau tels que le module Ethernet Quantum sont raccordés par un câble à un port d'un concentrateur ou d'un commutateur central. La longueur maximale du câble entre les nœuds varie selon qu'ils sont raccordés par des concentrateurs ou des commutateurs, comme l'indique le tableau suivant :
|
Type d'équipement
|
Longueur maxi. entre le nœud et le concentrateur/commutateur
|
Nombre maxi. de concentrateurs/commutateurs entre deux nœuds
|
Distance maximale entre deux nœuds
|
|
Concentrateur
|
10 BASE-T : 100 m
|
3
|
500 m
|
|
Commutateur ou Switch
|
10/100 BASE-T : 100 m
Connecteur 100 Base-FX 2 km
|
illimité
|
illimité
|
Câblage avec concentrateurs traditionnels
Les chiffres et les tableaux ci-après indiquent le nombre maximal de concentrateurs et la longueur maximale des câbles entre les nœuds en cas d'utilisation de concentrateurs.
10 BASE-T - Distances avec concentrateurs

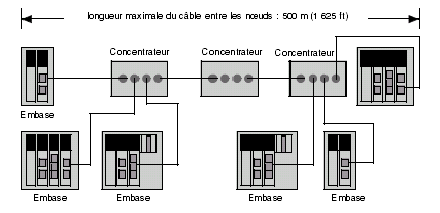

Le câblage 10 BASE-T permet d'utiliser trois concentrateurs avec une distance de liaison maximale de 100 m (325 ft) et un diamètre de réseau total de 500 m (1625 ft).
10/100 BASE-T - Distances de câblage avec commutateurs
Le câblage 10/10 BASE-T offre une longueur de liaison maximale de 100 m. Le nombre de commutateurs est illimité.
La longueur maximale d'un segment de câble 100BASE-FX multimode (1 300 nm) est de 2 km. Le nombre de commutateurs qu'il est possible d'installer sur cette distance n'est pas limité.
